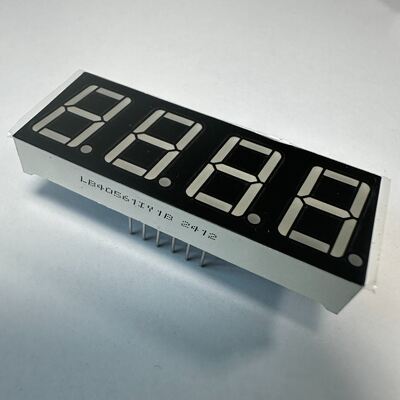

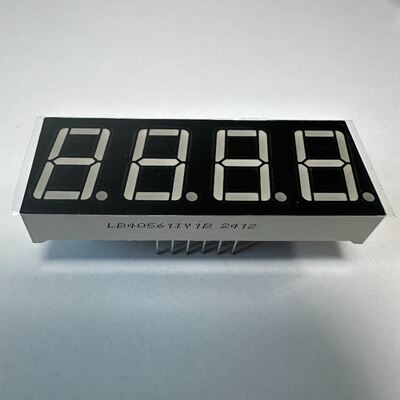

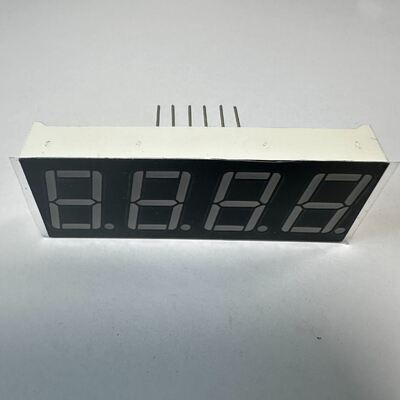

앰버 4자리 14.2mm 7 세그먼트 LED 디스플레이 공통 애노드 (온도 제어용)

• 사양:
• 디스플레이: 4자리, 0.56인치 7 세그먼트 LED 시계 디스플레이
• 문자 높이: 14.2mm (0.56인치)
• 외부 치수: 50.3 x 19.0 x 8 mm
• 흰색 세그먼트 검은색 표면
• 포함공통 음극
• 방출 색상: 호박색
• 광도: 80-100mcd
• 순방향 전압: 1.8-2.2V/led
• 순방향 전류: 5-10mA/led
• 색상: 빨간색, 파란색, 노란색 녹색, 순수 녹색, 호박색, 주황색 및 순수 흰색
• 절대 최대 정격(Ta=25ºC)

  매개변수	기호	정격	단위
  순방향 전류(다이당)	Ipm	20	mA
  역전압(다이당)	Vr	5	V
  전력 소비(다이당)	Pm	80	mW
  작동 온도 범위	Topr	-40~+85	ºC
  보관 온도 범위	Tstg	-40~+85	ºC
  납땜 온도(≤3초)	Th	260	ºC

• 코드: 노란색 녹색 - J

  매개변수	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	1.8		2.4	V
  역전압	Vr	Ir=10uA	5			V
  광도	Iv	If=10mA	30		40	mcd
  반값 스펙트럼 폭	△λ	If=10mA		20		nm
  파장	Dλ	If=10mA	569		574	nm

• 코드: 호박색/노란색 -Y

  매개변수	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	1.8		2.5	V
  역전압	Vr	Ir=10uA	5			V
  광도	Iv	If=10mA	60		80	mcd
  반값 스펙트럼 폭	△λ	If=10mA		20		nm
  파장	Dλ	If=10mA	585		595	nm

• 코드: 주황색 -F

  매개변수	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	1.8		2.4	V
  역전압	Vr	Ir=10uA	5			V
  광도	Iv	If=10mA	60		80	mcd
  반값 스펙트럼 폭	△λ	If=10mA		20		nm
  파장	Dλ	If=10mA	600		605	nm

• 코드: 슈퍼 브라이트 레드 -R

  매개변수	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	1.8		2.2	V
  역전압	Vr	Ir=10uA	5			V
  광도	Iv	If=10mA	50		60	mcd
  반값 스펙트럼 폭	△λ	If=10mA		20		nm
  파장	Dλ	If=10mA	630		635	nm

• 코드: 순수 녹색 -G

  매개변수	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	2.6		3.2	V
  역전압	Vr	Ir=10uA	5			V
  광도	Iv	If=10mA	120		180	mcd
  반값 스펙트럼 폭	△λ	If=10mA		20		nm
  파장	Dλ	If=10mA	515		525	nm

• 코드: 초고휘도 파란색 -BH

  매개변수	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	2.8		3.2	V
  역전압	Vr	Ir=10uA	5			V
  광도	Iv	If=10mA	120		140	mcd
  반값 스펙트럼 폭	△λ	If=10mA		20		nm
  파장	Dλ	If=10mA	460		465	nm

• 코드: 초고휘도 흰색 -WH

  매개변수	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	2.8		3.2	V
  역전압	Vr	Ir=10uA	5			V
  광도	Iv	If=10mA	120		140	mcd
  LED 색온도	K	If=10mA	5500	20	6800	K
  색도 좌표	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

제품 응용 분야

7 세그먼트 LED 디스플레이, 맞춤형 LED 디스플레이, 숫자 LED 디스플레이, 도트 매트릭스 LED 디스플레이, 가전 제품, 온도 표시기, 습도 표시기, 냉장고 컨트롤러, 온도 조절기 표시기, 난방 및 냉방 제어 등에 널리 사용됩니다.
