| 브랜드 이름: | LIGHT-BO |
| 모델 번호: | lb10103ay1b |
| MOQ: | 1000 |
| 가격: | Negotiate |
| 지불 조건: | 전신환, 웨스턴 유니온 |
| 공급 능력: | 50000 PCS / 일 |

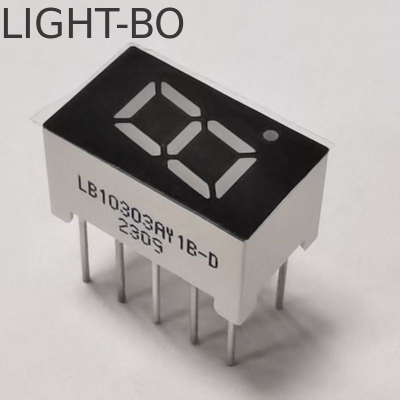

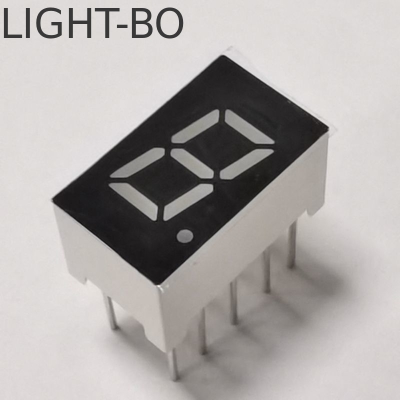

슈퍼 브라이트 앰버 7.62mm 단일 숫자 7-세그먼트 LED 숫자 디스플레이 – 공통 애노드
제품 메인 이미지 영역
(앰버 발광 및 컴팩트 디자인을 강조하기 위해 4-5개의 고화질 시각 자료 권장)

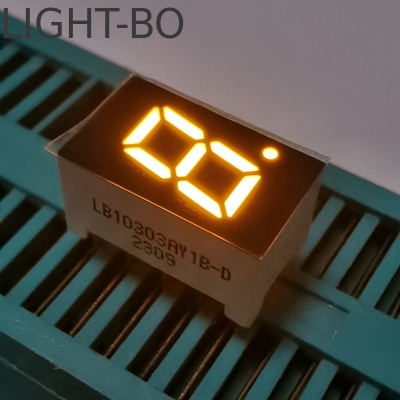

발광 클로즈업: 검은색 배경에 슈퍼 브라이트 앰버로 표시된 단일 숫자(예: "8")의 선명한 샷 — "어두운 가장자리" 없이 균일한 빛 분포를 보여줍니다.
치수 강조 샷: 컴팩트하고 공간 절약적인 프로파일을 강조하기 위해 7.62mm 숫자 높이(표준 2mm PCB 옆과 같은 크기 참조 포함)를 표시합니다.
시야각 데모: "넓은 시야각" 기능을 보여주기 위해 측면 각도 샷(예: 45° 및 60° 오프 센터)을 사용하여 정면이 아닌 위치에서도 선명하게 읽을 수 있음을 증명합니다.
응용 프로그램 모형: 오디오 장비(예: 앰프 볼륨 "5"), 계기판(예: 압력 게이지 "3"), 또는 디지털 시계(예: 시 "9")에 통합되어 실제 사용을 반영합니다.
규정 준수 및 사용자 정의 샷: "공통 애노드(CA)" 표시, RoHS 로고 및 "OEM/ODM 허용"에 대한 메모를 클로즈업하여 유연성 및 규정 준수를 강조합니다.
절대 최대 정격(Ta=25ºC)
| 매개변수 | 기호 | 정격 | 단위 |
| 순방향 전류(다이당) | Ipm | 20 | mA |
| 역전압(다이당) | Vr | 5 | V |
| 전력 소비(다이당) | Pm | 80 | mW |
| 작동 온도 범위 | Topr | -40~+85 | ºC |
| 보관 온도 범위 | Tstg | -40~+85 | ºC |
| 납땜 온도(≤3초) | Th | 260 | ºC |
코드: 앰버/노란색 -Y
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.5 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 60 | 80 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 585 | 595 | nm |
메인 이미지
주요 판매 포인트
1. 슈퍼 브라이트 앰버 방출 – 시각적 편안함 및 선명도에 이상적
60-70mcd 균형 잡힌 발광:앰버 색상은 가시성과 눈의 편안함 사이에서 완벽한 균형을 이룹니다 — 어두운 빨간색 디스플레이보다 밝고(눈을 가늘게 뜨는 것을 방지) 강렬한 흰색보다 부드럽습니다(디지털 시계를 보거나 오디오 볼륨을 조절하는 등 장시간 사용 시 눈의 피로를 방지).
검은색 표면 + 앰버 세그먼트:검은색 무광 표면은 주변광(예: 실내 램프, 창문을 통한 햇빛)의 반사를 줄이는 반면, 앰버 방출은 약간의 눈부심을 차단합니다. 다양한 조명 조건에서 숫자(예: 앰프의 "7" 또는 카운터의 "25")가 선명하게 유지되도록 합니다.
2. 컴팩트한 크기 및 넓은 시야각 – 공간 제약적인 장치에 적합
7.62mm 초소형 숫자 높이: 다중 숫자 또는 더 큰 디스플레이가 맞지 않는 소형 폼 팩터 제품용으로 설계되었습니다 — 예: 미니 오디오 앰프, 휴대용 디지털 카운터 또는 슬림 계기판. 작은 공간은 가독성을 저하시키지 않으면서 장치를 세련되게 유지합니다.
넓은 시야각: 오프 센터에서 볼 때도(예: 오디오 랙 옆에 서 있거나 벽걸이 시계를 힐끗 보는 사용자) 디스플레이는 선명도를 유지합니다. 화면과 직접 정렬할 필요가 없으므로 공유 공간이나 좁은 공간에서 사용자의 편의성을 향상시킵니다.
3. 안정적인 성능 및 쉬운 통합
높은 신뢰성 + 긴 수명: 고품질 LED 칩과 내구성이 뛰어난 캡슐화를 사용하여 안정적인 성능(깜박임 없음, 세그먼트 드롭아웃)과 ≥50,000시간(5년 이상 연속 사용)의 수명을 보장합니다. 장기간 무보수 작동이 필요한 장치(예: 산업용 카운터)에 이상적입니다.
IC 호환성: 일반적인 7-세그먼트 드라이버 IC와 원활하게 작동하므로 맞춤형 회로 설계를 할 필요가 없습니다. 제조업체의 조립을 단순화하고 신제품(예: 새로운 디지털 시계 또는 오디오 장치)에 대한 R&D 시간을 단축합니다.

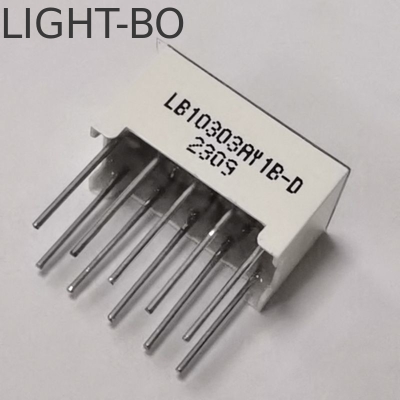

쉬운 조립: 표준화된 핀 레이아웃(스루홀 또는 SMD, 선택 사항)은 자동 생산 라인 또는 수동 납땜에 적합하여 조립 오류를 최소화하고 제조 속도를 높입니다.
4. 맞춤형 요구 사항에 대한 유연성
OEM/ODM 지원: 특정 요구 사항에 맞게 맞춤형 주문을 수락합니다 — 예: 발광 강도 조정(예: 밝은 환경의 경우 80-90mcd), 소수점 추가(예: "2.5"와 같은 정밀 판독값의 경우) 또는 고유한 PCB에 맞게 핀 간격 수정.
다중 색상 옵션: 표준 앰버 외에도 제품 미학에 맞게 7가지 다른 방출 색상(빨강, 파랑, 흰색 등)을 사용할 수 있습니다(예: 현대 스마트 장치의 경우 파랑, 산업용 표시기의 경우 빨강).
대상 응용 프로그램
1. 오디오 장비
앰프/프리앰프: 볼륨 레벨(예: "0-10"), 입력 채널(예: AUX의 "1", Bluetooth의 "2") 또는 톤 설정(예: 베이스의 "3")을 표시합니다.
MP3 플레이어/라디오 수신기: 트랙 번호(예: "12") 또는 주파수(예: "98.7"MHz)를 표시합니다.
2. 계기판 및 디지털 표시기
산업용 카운터: 소형 기계에서 생산 단위(예: "9"개) 또는 기계 사이클(예: "5"회)을 추적합니다.
압력/온도 게이지: 슬림 제어판에 단일 숫자 판독값(예: 40kPa의 경우 "4", 70℃의 경우 "7")을 표시합니다.
배터리 충전기: 충전 레벨을 표시합니다(예: 10%의 경우 "1", 90%의 경우 "9").
3. 시간 및 카운팅 장치
디지털 시계: 작은 벽시계, 탁상시계 또는 주방 타이머에 시(예: "8") 또는 분(예: "45")을 표시합니다.
펄스 카운터: 의료 장비(예: 심박수 모니터) 또는 산업용 센서에 단일 숫자 펄스 카운트(예: "6")를 표시합니다.
