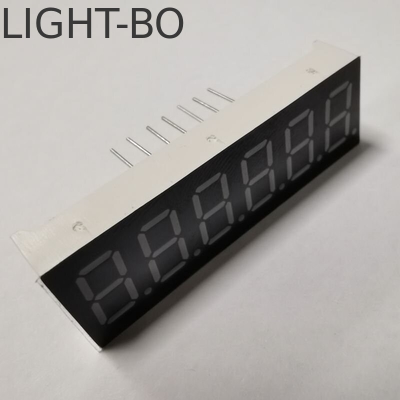

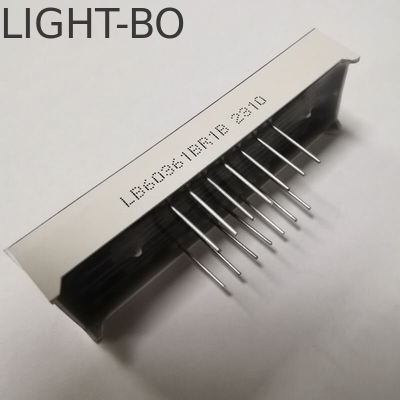

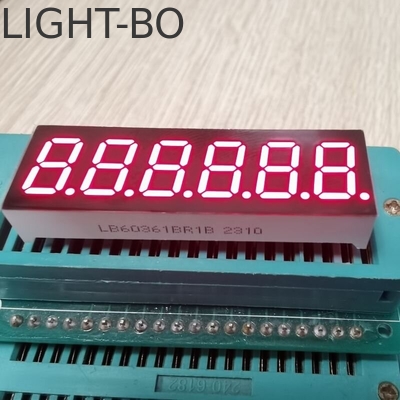

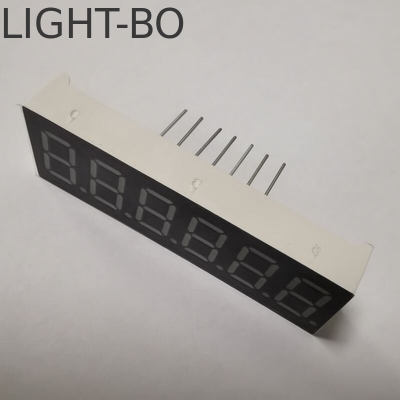

노란색 6자리 0.36인치 7 세그먼트 LED 디스플레이 도구 패널의 공통 애노드

악기 패널용 노란색 6자리 0.36인치 7세그먼트 LED 디스플레이 공통 양극

제품 설명

자릿수 높이: 9.2mm (0.36인치)
외부 치수: 43.5 x 14.0 x 7 mm - 컴팩트하고 효율적
• 공통 양극 설계
• 흰색 세그먼트, 검은색 표면으로 최적의 대비
• 파장: 585-595nm
광도: 60-80MCD (선명한 가시성)
순방향 전압: 1.8-2.5V/LED
• 순방향 전류: 5-10mA/LED
맞춤형 발광 색상: 빨강, 파랑, 황록색, 순록색, 호박색, 주황색, 노란색, 흰색
• 높은 광도와 탁월한 신뢰성
• 에너지 효율적이며 낮은 전력 소비
• 향상된 효율성을 위한 극도로 낮은 전류 소모
• 저렴한 솔루션을 위한 낮은 개발 비용
• 항상 안정적인 성능 제공
• 일관된 디스플레이를 위한 연속 균일 세그먼트
• 긴 수명으로 내구성과 성능 보장
• 쉬운 조립으로 빠른 설치
• IC 호환으로 원활한 통합
• 인증: RoHS 준수

응용 분야: 악기 패널, 가전 제품, 디지털 온도/습도 표시기 등에 널리 사용됩니다.

제품 매개변수

최대 정격 (Ta=25℃)

​

매개변수	기호	정격	단위
순방향 전류 (다이 당)	Ipm	20	mA
역방향 전압 (다이 당)	Vr	5	V
전력 소모 (다이 당)	Pm	80	mW
작동 온도 범위	Topr	-40~+85	℃
보관 온도 범위	Tstg	-40~+85	℃
납땜 온도 (3초 이하)	Th	260	℃

​코드: 황록색 - J

​

매개변수	기호	조건	최소	일반	최대	단위
순방향 전압	Vf	If=10mA	1.8		2.4	V
역방향 전압	Vr	Ir=10uA	5			V
광도	Iv	If=10mA	30		40	mcd
반치폭 스펙트럼	△λ	If=10mA		20		nm
파장	Dλ	If=10mA	569		574	nm

​코드: 호박색/노란색 - Y

​

매개변수	기호	조건	최소	일반	최대	단위
순방향 전압	Vf	If=10mA	1.8		2.5	V
역방향 전압	Vr	Ir=10uA	5			V
광도	Iv	If=10mA	60		80	mcd
반치폭 스펙트럼	△λ	If=10mA		20		nm
파장	Dλ	If=10mA	585		595	nm

​코드: 주황색 - F

​

매개변수	기호	조건	최소	일반	최대	단위
순방향 전압	Vf	If=10mA	1.8		2.4	V
역방향 전압	Vr	Ir=10uA	5			V
광도	Iv	If=10mA	60		80	mcd
반치폭 스펙트럼	△λ	If=10mA		20		nm
파장	Dλ	If=10mA	600		605	nm

​코드: 슈퍼 브라이트 레드 - R

​

매개변수	기호	조건	최소	일반	최대	단위
순방향 전압	Vf	If=10mA	1.8		2.2	V
역방향 전압	Vr	Ir=10uA	5			V
광도	Iv	If=10mA	50		60	mcd
반치폭 스펙트럼	△λ	If=10mA		20		nm
파장	Dλ	If=10mA	630		635	nm

​코드: 울트라 브라이트 레드 - UR

​

매개변수	기호	조건	최소	일반	최대	단위
순방향 전압	Vf	If=10mA	1.8		2.2	V
역방향 전압	Vr	Ir=10uA	5			V
광도	Iv	If=10mA	80		100	mcd
반치폭 스펙트럼	△λ	If=10mA		20		nm
파장	Dλ	If=10mA	625		635	nm

​코드: 순록색 - G

​

매개변수	기호	조건	최소	일반	최대	단위
순방향 전압	Vf	If=10mA	2.6		3.2	V
역방향 전압	Vr	Ir=10uA	5			V
광도	Iv	If=10mA	120		180	mcd
반치폭 스펙트럼	△λ	If=10mA		20		nm
파장	Dλ	If=10mA	515		525	nm

​코드: 울트라 브라이트 블루 - BH

​

매개변수	기호	조건	최소	일반	최대	단위
순방향 전압	Vf	If=10mA	2.8		3.2	V
역방향 전압	Vr	Ir=10uA	5			V
광도	Iv	If=10mA	120		140	mcd
반치폭 스펙트럼	△λ	If=10mA		20		nm
파장	Dλ	If=10mA	460		465	nm

​코드: 울트라 브라이트 화이트 - WH

​

매개변수	기호	조건	최소	일반	최대	단위
순방향 전압	Vf	If=10mA	2.8		3.2	V
역방향 전압	Vr	Ir=10uA	5			V
광도	Iv	If=10mA	120		140	mcd
LED 색온도	K	If=10mA	5500	20	6800	K
색도 좌표	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm
