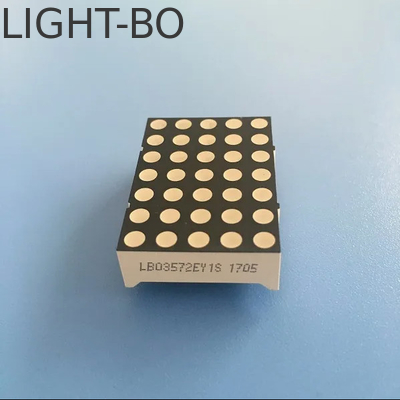

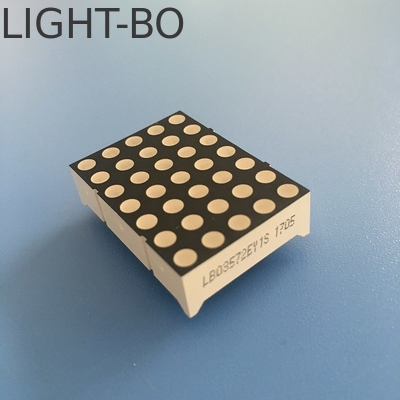

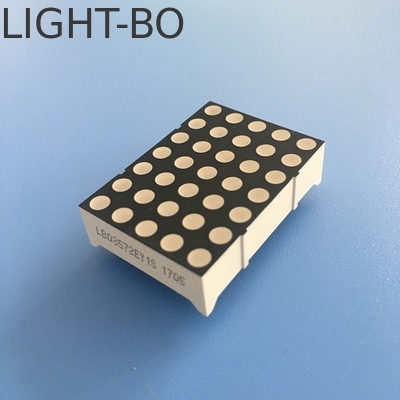

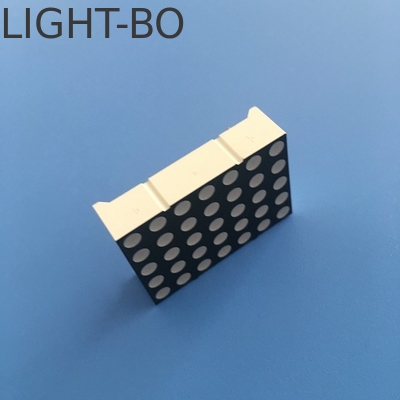

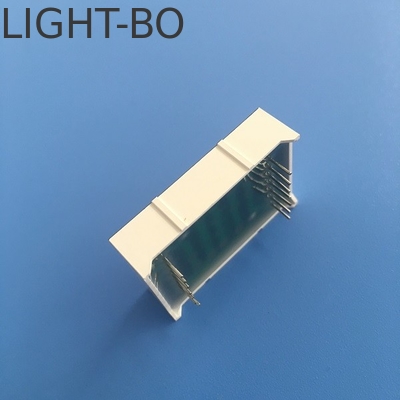

DOT 매트릭스 LED 디스플레이 3mm 초 밝은 노란색

도트 매트릭스 LED 디스플레이 3mm초고휘도 옐로우이동식 간판/메시지 보드용

• 외형 치수:22.75 x 31.8 X 8.5mm

• 도트 직경: 3.0mm

• 흰색 도트 검은색 표면

• 로우 애노드 컬럼 캐소드

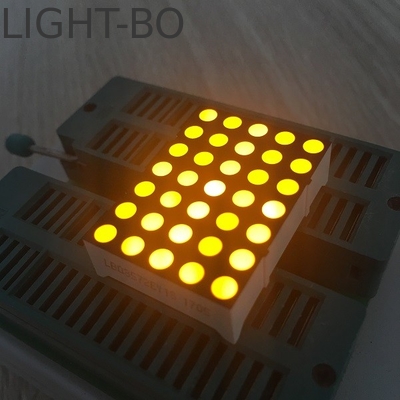

• 발광 색상: 초고휘도 옐로우

• 파장: 585-595nm

• 광도: 70-80mcd

• 순방향 전압: 1.8-2.5V/도트

• 순방향 전류: 5-10mA

• 높은 광도

• 고효율 및 저전력 소비

• 극저전류

• 수직 및 수평으로 넓은 시야각

• 안정적인 성능

• 우수한 일관성

• 긴 수명

• 쉬운 조립

• IC 호환

• RoHS 준수

• 발광 색상: 레드, 블루, 그린, 앰버, 오렌지, 퓨어 그린, 퓨어 화이트 사용 가능

• 최대 정격(Ta=25℃)

  파라미터	기호	정격	단위
  순방향 전류(각 다이)	Ipm	20	mA
  역방향 전압(각 다이)	Vr	5	V
  전력 소모(각 다이)	Pm	80	mW
  작동 온도 범위	Topr	-40~+85	℃
  보관 온도 범위	Tstg	-40~+85	℃
  납땜 온도(≤3초)	Th	260	℃

  코드: 옐로우 그린 - J

  파라미터	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	1.8		2.4	V
  역방향 전압	Vr	Ir=10uA	5			V
  광도	Iv	If=10mA	30		40	mcd
  반치폭	△λ	If=10mA		20		nm
  파장	Dλ	If=10mA	569		574	nm



  코드: 앰버/옐로우 - Y

  파라미터	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	1.8		2.5	V
  역방향 전압	Vr	Ir=10uA	5			V
  광도	Iv	If=10mA	60		80	mcd
  반치폭	△λ	If=10mA		20		nm
  파장	Dλ	If=10mA	585		595	nm



  코드: 오렌지 - F

  파라미터	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	1.8		2.4	V
  역방향 전압	Vr	Ir=10uA	5			V
  광도	Iv	If=10mA	60		80	mcd
  반치폭	△λ	If=10mA		20		nm
  파장	Dλ	If=10mA	600		605	nm



  코드: 초고휘도 레드 - R

  파라미터	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	1.8		2.2	V
  역방향 전압	Vr	Ir=10uA	5			V
  광도	Iv	If=10mA	50		60	mcd
  반치폭	△λ	If=10mA		20		nm
  파장	Dλ	If=10mA	630		635	nm



  코드: 울트라 브라이트 레드 - UR

  파라미터	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	1.8		2.2	V
  역방향 전압	Vr	Ir=10uA	5			V
  광도	Iv	If=10mA	80		100	mcd
  반치폭	△λ	If=10mA		20		nm
  파장	Dλ	If=10mA	625		635	nm



  코드: 퓨어 그린 - G

  파라미터	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	2.6		3.2	V
  역방향 전압	Vr	Ir=10uA	5			V
  광도	Iv	If=10mA	120		180	mcd
  반치폭	△λ	If=10mA		20		nm
  파장	Dλ	If=10mA	515		525	nm


  코드: 울트라 브라이트 블루 - BH

  파라미터	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	2.8		3.2	V
  역방향 전압	Vr	Ir=10uA	5			V
  광도	Iv	If=10mA	120		140	mcd
  반치폭	△λ	If=10mA		20		nm
  파장	Dλ	If=10mA	460		465	nm

•
•

• 적용 분야:

• 엘리베이터 층 표시기, 위치 표시기, 디지털 디스플레이 및 화면, 이동식 간판, 메시지 보드 등에 적합합니다.

•

• 산업 장비

  산업용 오븐, 신뢰성 시험 장비, 분석 기기, 공정 제어 장비, 테스트 및 측정 기기, 온도 조절기, PLC, 보안 시스템
