| 브랜드 이름: | LIGHT-BO |
| 모델 번호: | LB50563IC3B |
| MOQ: | 1000 |
| 지불 조건: | 전신환, 웨스턴 유니온 |
| 공급 능력: | 50000 PC / 일 |
사양:

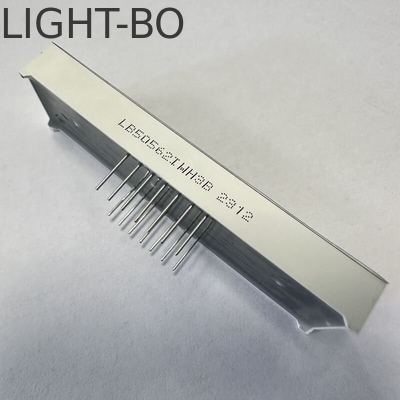

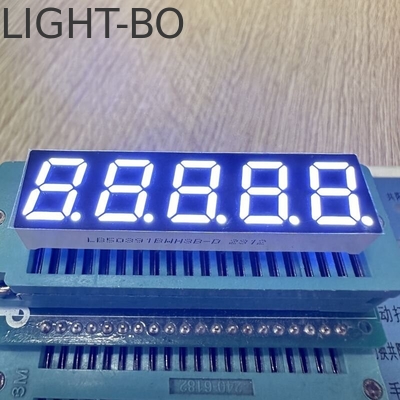

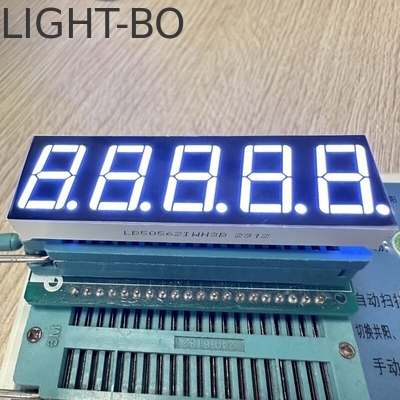

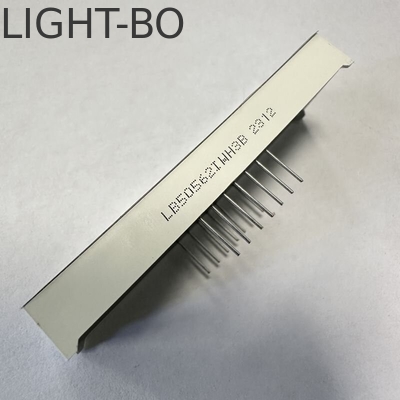

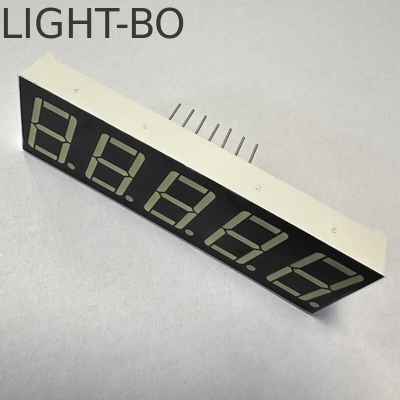

디스플레이: 5자리, 0.56인치 7세그먼트 LED 디스플레이
문자 높이: 14.2mm (0.56인치)
외부 치수: 63*19*8mm
노란색 세그먼트 검은색 표면
와 함께공통 양극
방출 색상:울트라 브라이트 퍼플
광도: 100-140 mcd
순방향 전압: 2.8-3.2V/led
순방향 전류: 5-10mA/led
색상: 빨간색, 파란색, 노란색 녹색, 순수 녹색, 호박색, 주황색 및 순수 흰색
높은 광도 및 신뢰성
낮은 전력 소비
극도로 낮은 전류
안정적인 성능
긴 수명
조립 용이
IC 호환
RoHS 규정 준수
응용 분야:
계기판, 가전 제품, 디지털 표시기, LED 시계 디스플레이 및 셋톱 박스 등에 널리 사용됩니다.
1. 모든 종류의 7 세그먼트 LED 디스플레이를 공급할 수 있습니다.
숫자 크기: 0.25" ~ 20"
숫자 수: 1, 2, 3, 4, 5 및 6자리
2. 세그먼트: 7 세그먼트, 14 세그먼트 및 16 세그먼트 모두 사용 가능
3. 사용 가능한 방출 색상: 빨간색, 노란색-녹색, 녹색, 파란색, 노란색, 분홍색, 흰색, 2색
4. 사용 가능한 표면 색상: 검정색, 회색 또는 빨간색
흰색 세그먼트 검은색 표면
높은 광도
낮은 전류 작동
안정적인 성능
연속 균일 세그먼트
PCB에 쉽게 장착
IC 호환
RoHS 규정 준수
오디오 장비 또는 계기판;
디지털 표시기에 일반적으로 사용;
멀티미디어 제품;
은행 환율 표시;
LED 시계 디스플레이;
주유소 및 기타 다양한 장비/기계의 디스플레이 영역.
산업 장비
산업용 오븐, 신뢰성 테스트 장비, 분석 기기, 공정 제어 장비, 테스트 및 측정 기기, 온도 컨트롤러, 프로그래밍 가능 논리 컨트롤러, 보안 시스템
| 매개변수 | 기호 | 정격 | 단위 |
|---|---|---|---|
| 순방향 전류(다이당) | Ipm | 20 | mA |
| 역전압(다이당) | Vr | 5 | V |
| 전력 소비(다이당) | Pm | 80 | mW |
| 작동 온도 범위 | Topr | -40~+85 | ºC |
| 보관 온도 범위 | Tstg | -40~+85 | ºC |
| 납땜 온도(≤3초) | Th | 260 | ºC |
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
|---|---|---|---|---|---|---|
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 30 | 40 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 569 | 574 | nm |
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
|---|---|---|---|---|---|---|
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.5 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 60 | 80 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 585 | 595 | nm |
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
|---|---|---|---|---|---|---|
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 60 | 80 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 600 | 605 | nm |
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
|---|---|---|---|---|---|---|
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 50 | 60 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 630 | 635 | nm |
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
|---|---|---|---|---|---|---|
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 80 | 100 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 625 | 635 | nm |
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
|---|---|---|---|---|---|---|
| 순방향 전압 | Vf | If=10mA | 2.6 | 3.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 120 | 180 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 515 | 525 | nm |
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
|---|---|---|---|---|---|---|
| 순방향 전압 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 120 | 140 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 460 | 465 | nm |
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
|---|---|---|---|---|---|---|
| 순방향 전압 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 120 | 140 | mcd | |
| LED 색온도 | K | If=10mA | 5500 | 20 | 6800 | K |
| 색도 좌표 | X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | nm |
2006년에 설립된 SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (브랜드: LIGHT-BO)는 광전자 LED 디스플레이의 R&D, 제조 및 판매를 통합하는 회사입니다. ISO 9001 2015 품질 관리 시스템 인증 회사입니다. 15년 이상의 OEM 및 ODM 경험을 보유하고 있습니다.
LIGHTBO는 고객의 비용 절감과 경쟁력 향상을 돕기 위해 고품질의 저비용 맞춤형 솔루션을 제공하기 위해 노력해 왔습니다.
7 세그먼트 LED 디스플레이, 맞춤형 LED 디스플레이, 숫자 LED 디스플레이, 도트 매트릭스 LED 디스플레이, 가전 제품, 온도 표시기, 습도 표시기, 냉장고 컨트롤러, 서모스탯 표시기, 난방 및 냉방 제어 등에 널리 사용됩니다.
