| 브랜드 이름: | LIGHT-BO |
| 모델 번호: | LB30401IJ3B-D |
| MOQ: | 1000 |
| 가격: | Negotiate |
| 지불 조건: | 전신환, 웨스턴 유니온 |
| 공급 능력: | 50000PCS/days |
노란색 녹색 3자리 숫자 7 세그먼트 LED 디스플레이 공통 양극
제품 개요
정밀 지표(온도, 습도, 공정) 및 일반 디지털 판독을 위해 설계된 고신뢰성 숫자 솔루션인 노란색 녹색 3자리 7 세그먼트 공통 양극 LED 디스플레이를 소개합니다. 장기적인 성능, 에너지 효율성 및 원활한 통합을 우선시하도록 설계된 이 디스플레이는 밝은 산업 현장부터 온도 조절 실험실까지 까다로운 환경에서 일관되고 눈부심 없는 값을 제공하는 데 탁월합니다.
노란색 녹색 조명은 가시성과 눈의 편안함 사이의 균형을 이룹니다. 밝은 조명 조건(예: 공장 천장 조명)을 뚫을 만큼 생생하지만 장시간 시청(예: 공정 타이머를 모니터링하는 실험실 기술자)에 충분히 부드럽습니다. 공통 양극 구성은 표준 드라이버 IC와의 호환성을 단순화하는 반면, 표준화된 풋프린트는 기존 디스플레이를 드롭인 교체할 수 있도록 하여 비용이 많이 드는 PCB 재설계를 제거합니다. 100,000시간 이상의 평균 고장 간격(MTBF)과 나노 암페어 수준의 전류 소비로 상업 및 산업 환경 모두에서 유지 보수가 필요 없는 작동을 위해 제작되었습니다.
절대 최대 정격(Ta=25℃)
| 매개변수 | 기호 | 정격 | 단위 |
| 순방향 전류(다이당) | Ipm | 20 | mA |
| 역전압(다이당) | Vr | 5 | V |
| 전력 소비(다이당) | Pm | 80 | mW |
| 작동 온도 범위 | Topr | -40~+85 | ℃ |
| 보관 온도 범위 | Tstg | -40~+85 | ℃ |
| 납땜 온도(3초) | Th | 260 | ℃ |
코드: 노란색 녹색 - J
|
매개변수 |
기호 |
조건 |
최소 |
일반 |
최대 |
단위 |
|
순방향 전압 |
Vf |
If=10mA |
1.8 |
|
2.4 |
V |
|
역전압 |
Vr |
Ir=10uA |
5 |
|
|
V |
|
광도 |
Iv |
If=10mA |
30 |
|
40 |
mcd |
|
반값 스펙트럼 폭 |
Δλ |
If=10mA |
|
20 |
|
nm |
|
파장 |
Dλ |
If=10mA |
569 |
|
574 |
nm |
| LED 작동 수명 100,000시간 Ta=25℃에서 절대 최대 정격 |

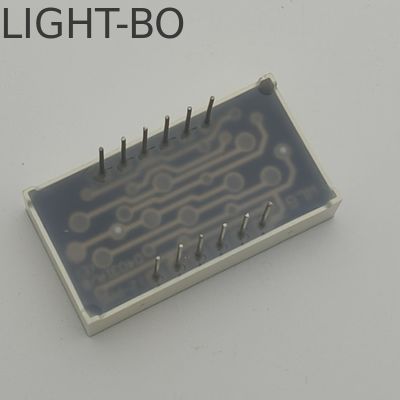

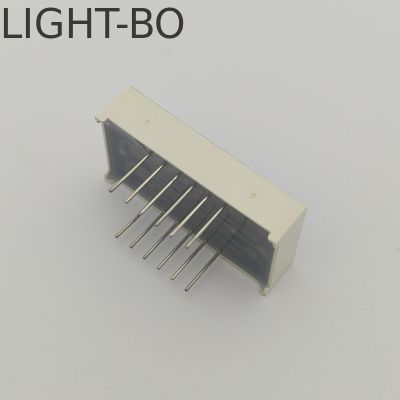

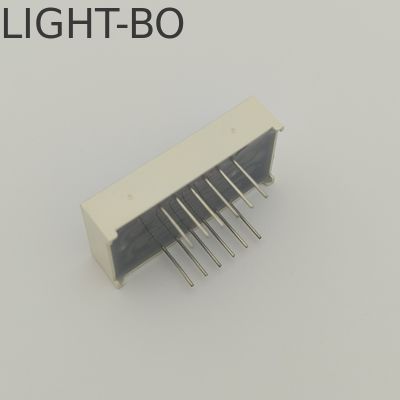

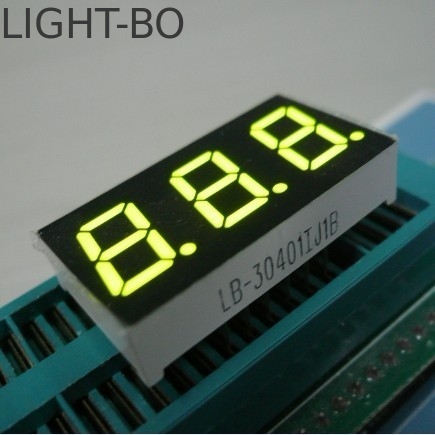

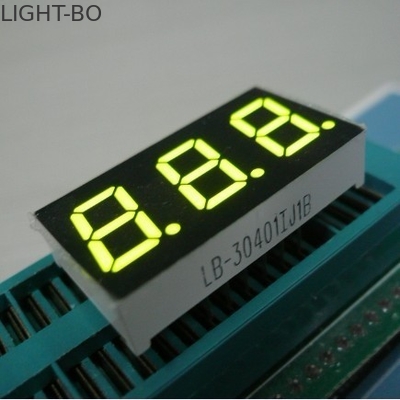

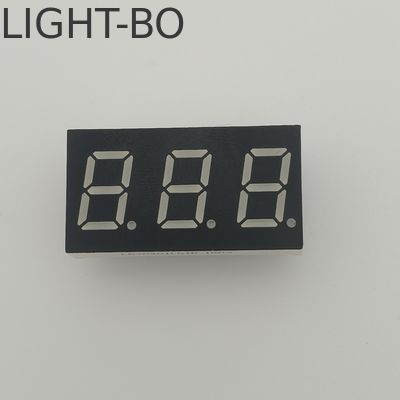

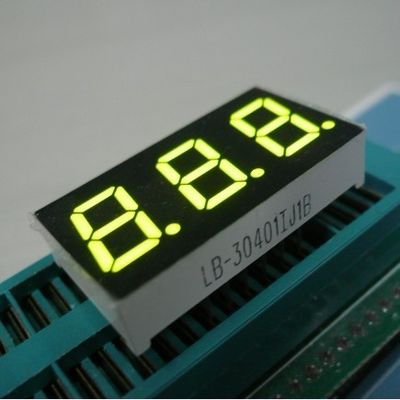

주요 이미지

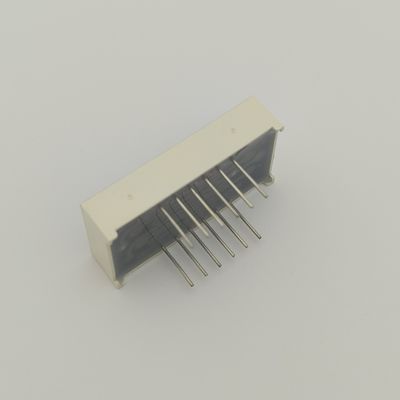

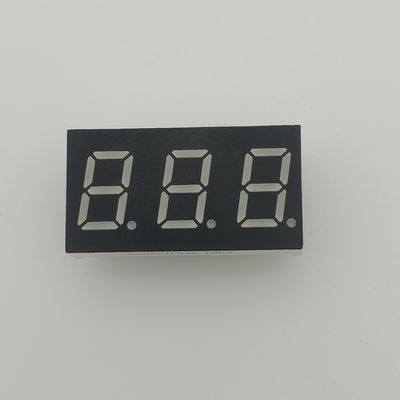

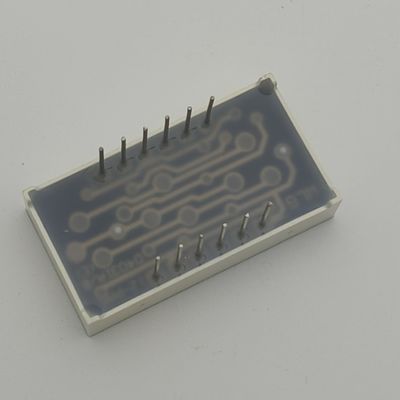

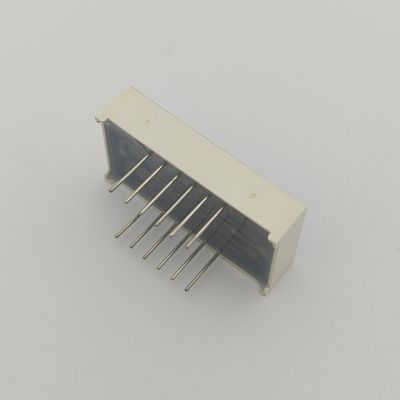

세부 이미지
주요 기능(지표 최적화 성능)
1. 정밀 밝기 및 가시성
정밀 전압 조정:사소한 전압 변동(산업용 전원 공급 장치에서 흔함)에도 모든 세그먼트에서 일관된 최대 밝기 출력을 보장합니다. “어두운 세그먼트” 또는 고르지 않은 조명 없음—미세 지표(예: 온도 지표에서 “22.1℃” 대 “22.3℃”)를 정확하게 읽는 데 중요합니다.
눈부심 방지 최적화:특수 표면 처리는 밝은 환경(예: 햇볕이 잘 드는 제어실, 천장 LED가 있는 공장 현장)에서 반사를 최소화합니다. 장시간 근무 시 사용자의 피로를 줄이면서 값을 찡그림 없이 선명하게 유지합니다.
균형 잡힌 빛 확산:세그먼트의 나노 코팅은 균일한 빛 분포를 보장합니다—핫 스폿(예: 과도하게 밝은 세그먼트 가장자리)을 제거하고 모든 각도에서 일관된 가독성을 보장합니다(바쁜 시설의 공유 지표 패널에 이상적).
2. 초저 에너지 및 민감한 응용 분야 호환성
에너지 소비 감소:효율성을 위해 설계됨—표준 3자리 디스플레이보다 20-30% 적은 전력을 사용하면서 최대 밝기를 제공합니다. 연중무휴 24시간 작동 지표(예: 서버실 온도 모니터)의 운영 비용을 절감합니다.
나노 암페어 수준의 전류 소비:극도로 낮은 대기 및 작동 전류는 민감한 응용 분야(예: 배터리 구동 휴대용 습도 센서, 전류 변동이 다른 구성 요소를 방해할 수 있는 의료 기기 지표)에 안전합니다.
안정적인 신호 무결성:작동 주기 동안 드라이버 IC와의 완벽한 통신을 유지합니다—값 업데이트 중 신호 손실 또는 깜박임 없음(시간에 민감한 제조 단계를 추적하는 공정 지표에 중요).
3. 내구성과 쉬운 통합
100,000시간 이상 MTBF 정격:산업 등급 LED 칩과 견고한 패키징은 10년 이상(연중무휴 24시간 사용 기준) 유지 보수가 필요 없는 작동을 보장합니다. 중요한 시스템(예: 산업 공정 컨트롤러)에서 디스플레이 교체로 인한 가동 중지 시간을 제거합니다.
표준화된 풋프린트:3자리 7 세그먼트 디스플레이에 대한 산업 표준 치수를 따릅니다—PCB를 수정하지 않고도 구식 또는 고장난 디스플레이를 드롭인 교체할 수 있습니다(예: 기존 습도 지표에서 오래된 빨간색 디스플레이를 노란색 녹색으로 업그레이드).
공통 양극 극성:널리 사용되는 드라이버 IC(예: MAX7219, TM1638, HT1621)와 호환됩니다—새로운 프로젝트의 회로 설계를 단순화하고 기존 지표 시스템과의 역호환성을 보장합니다.
4. 환경 전반에 걸친 안정적인 작동
넓은 온도 허용 오차:-20℃ ~ 60℃(-4℉ ~ 140℉)에서 원활하게 작동합니다—표준 디스플레이가 고장날 수 있는 가혹한 환경(예: 냉장 온도 지표, 뜨거운 공장 공정 모니터)에 적합합니다.
습기 및 먼지 저항:기본 IP40 등급 보호(산업용 변형의 경우 선택 사항인 IP65)는 먼지와 약간의 습기로부터 내부 구성 요소를 보호합니다(창고 습도 지표 또는 덮인 지역의 야외 온도 디스플레이에 이상적).
