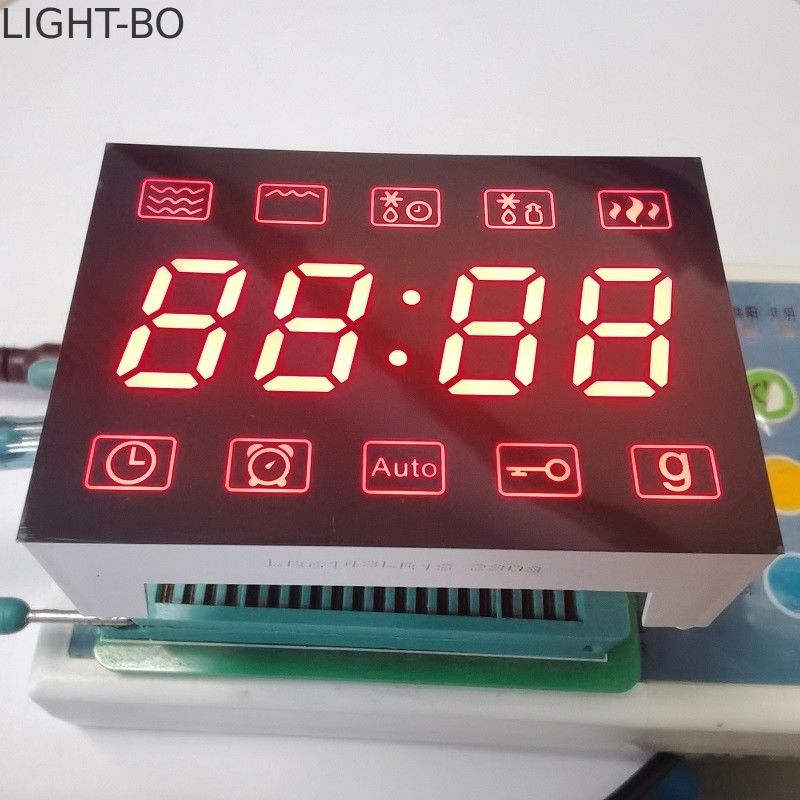

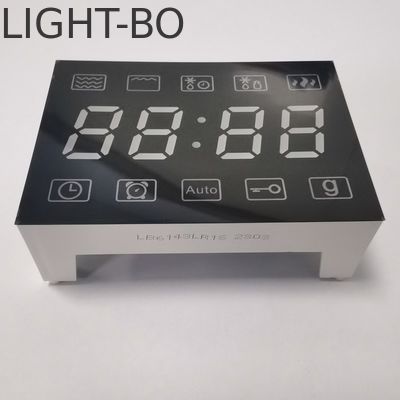

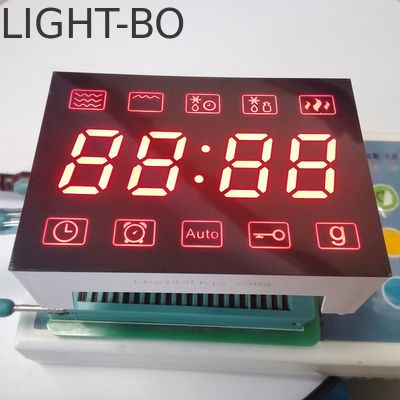

울트라 레드 7 세그먼트 LED 디스플레이 4자리 공동 카소드 Fo 마이크로 웨브 제어

• 절대 최대 등급 (Ta=25oC)

  매개 변수	기호	등급	단위
  전류 (당 주사위)	Ipm	20	mA
  역전압 (당 주사위)	Vr	5	V
  전력 분산 (당 주사위)	Pm	80	mW
  작동 온도 범위	위쪽	-40~+85	oC
  저장 온도 범위	Tstg	-40~+85	oC
  용접기 온도 ((≤3초)	제3회	260	oC

  코드: 노란 녹색- J

  매개 변수	기호	조건	분	유형	맥스	단위
  전압	Vf	if=10mA	1.8		2.4	V
  역전압	Vr	IR=10uA	5			V
  빛의 강도	4	if=10mA	30		40	MCD
  반값의 스펙트럼	△λ	if=10mA		20		nm
  파장	Dλ	if=10mA	569		574	nm



  코드:황색/노란색 -Y

  매개 변수	기호	조건	분	유형	맥스	단위
  전압	Vf	if=10mA	1.8		2.5	V
  역전압	Vr	IR=10uA	5			V
  빛의 강도	4	if=10mA	60		80	MCD
  반값의 스펙트럼	△λ	if=10mA		20		nm
  파장	Dλ	if=10mA	585		595	nm



  코드:오렌지 -F

  매개 변수	기호	조건	분	유형	맥스	단위
  전압	Vf	if=10mA	1.8		2.4	V
  역전압	Vr	IR=10uA	5			V
  빛의 강도	4	if=10mA	60		80	MCD
  반값의 스펙트럼	△λ	if=10mA		20		nm
  파장	Dλ	if=10mA	600		605	nm



  코드: 슈퍼 밝은 빨간색 -R

  매개 변수	기호	조건	분	유형	맥스	단위
  전압	Vf	if=10mA	1.8		2.2	V
  역전압	Vr	IR=10uA	5			V
  빛의 강도	4	if=10mA	50		60	MCD
  반값의 스펙트럼	△λ	if=10mA		20		nm
  파장	Dλ	if=10mA	630		635	nm



  코드:우트라 밝은 빨간색 -UR

  매개 변수	기호	조건	분	유형	맥스	단위
  전압	Vf	if=10mA	1.8		2.2	V
  역전압	Vr	IR=10uA	5			V
  빛의 강도	4	if=10mA	80		100	MCD
  반값의 스펙트럼	△λ	if=10mA		20		nm
  파장	Dλ	if=10mA	625		635	nm



  코드:순수한 녹색 -G

  매개 변수	기호	조건	분	유형	맥스	단위
  전압	Vf	if=10mA	2.6		3.2	V
  역전압	Vr	IR=10uA	5			V
  빛의 강도	4	if=10mA	120		180	MCD
  반값의 스펙트럼	△λ	if=10mA		20		nm
  파장	Dλ	if=10mA	515		525	nm


  코드:우트라 밝은 파란색 -BH

  매개 변수	기호	조건	분	유형	맥스	단위
  전압	Vf	if=10mA	2.8		3.2	V
  역전압	Vr	IR=10uA	5			V
  빛의 강도	4	if=10mA	120		140	MCD
  반값의 스펙트럼	△λ	if=10mA		20		nm
  파장	Dλ	if=10mA	460		465	nm

•

• 코드:우트라 밝은 흰색 -WH

  매개 변수	기호	조건	분	유형	맥스	단위
  전압	Vf	if=10mA	2.8		3.2	V
  역전압	Vr	IR=10uA	5			V
  빛의 강도	4	if=10mA	120		140	MCD
  LED 색상 온도	K	if=10mA	5500	20	6800	K
  염색성 좌표	X/Y	if=10mA	0.29,0.32		0.30,0.33	nm

•

세그먼트 LED 디스플레이의 적용

-- 음향장비 또는 계기판

-- 디지털 지표에 대한 일반적인 사용

-- 멀티미디어 제품

-- 은행 환율 표시

-- LED 시계 디스플레이

-- 주유소 및 다른 다양한 장비/기계 디스플레이 부위의 디스플레이.
