| 브랜드 이름: | LIGHT-BO |
| 모델 번호: | LB10391BR0A |
| MOQ: | 1000 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온 |
| 공급 능력: | 50000 PC / 일 |

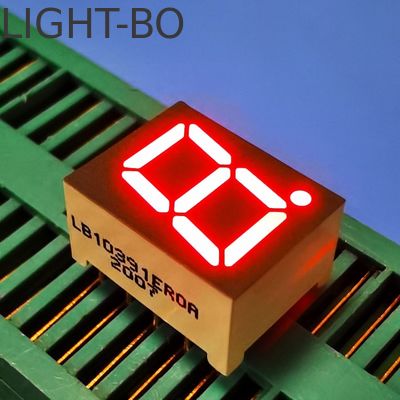

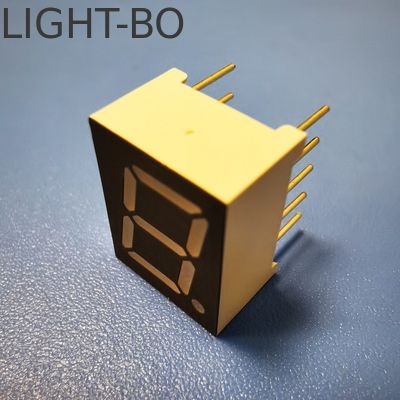

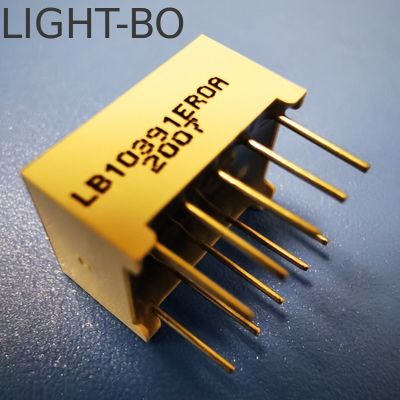

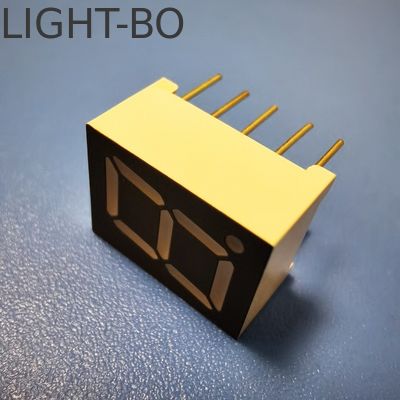

계기판용 초고휘도 적색 단일 숫자 0.39인치 7 세그먼트 LED 디스플레이
제품 설명:
패키지 치수: 10*13*7mm
문자 높이: 9.9mm(0.39인치)
극성: 공통 음극
색상: 초고휘도 적색
표면 색상: 검정/회색
파장: 630-635nm
광도: 50-60mcd/다이
순방향 전압: 1.8-2.2V/led
방출 색상: 빨강, 파랑, 노랑, 녹색, 순수 녹색, 흰색, 호박색, 주황색 및 노란색
절대 최대 정격(Ta=25ºC)
| 매개변수 | 기호 | 정격 | 단위 |
| 순방향 전류(다이당) | Ipm | 20 | mA |
| 역전압(다이당) | Vr | 5 | V |
| 전력 소비(다이당) | Pm | 80 | mW |
| 작동 온도 범위 | Topr | -40~+85 | ºC |
| 보관 온도 범위 | Tstg | -40~+85 | ºC |
| 납땜 온도(≤3초) | Th | 260 | ºC |
코드: 노란색 녹색 - J
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 30 | 40 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 569 | 574 | nm |

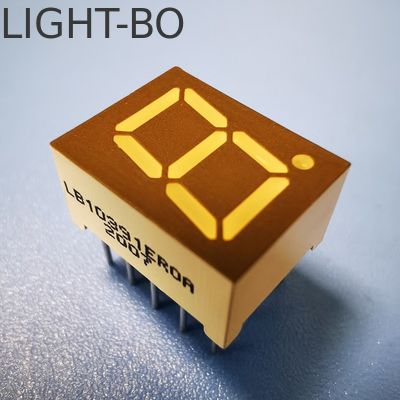

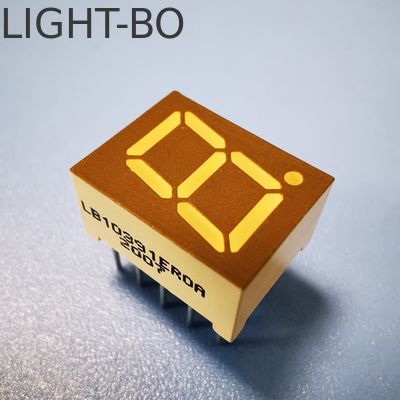

코드: 호박색/노란색 -Y
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.5 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 60 | 80 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 585 | 595 | nm |
코드: 주황색 -F
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 60 | 80 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 600 | 605 | nm |
코드: 초고휘도 적색 -R
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 50 | 60 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 630 | 635 | nm |
코드: 초고휘도 적색 -UR
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 80 | 100 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 625 | 635 | nm |
코드: 순수 녹색 -G
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 2.6 | 3.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 120 | 180 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 515 | 525 | nm |
코드: 초고휘도 파란색 -BH
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 120 | 140 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 460 | 465 | nm |
코드: 초고휘도 흰색 -WH
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 120 | 140 | mcd | |
| LED 색온도 | K | If=10mA | 5500 | 20 | 6800 | K |
| 색도 좌표 | X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | nm |
