| 브랜드 이름: | LIGHT-BO |

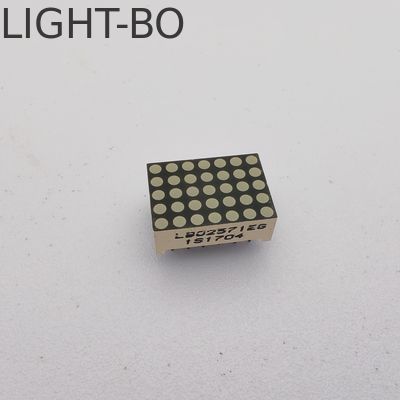

| 모델 번호: | LB02571EG1S-D |
| MOQ: | 1000 |
| 가격: | Negotiate |
| 지불 조건: | 사전에 TT |
| 공급 능력: | 50000PCS/days |
제품 설명
-- 흰색 세그먼트 검은색 표면
-- 높은 발광 강도
-- 낮은 전류 작동
-- 안정적인 성능
-- 연속적인 균일 세그먼트
-- PCB에 쉽게 장착
-- IC 호환
-- RoHS 준수
세그먼트 LED 디스플레이의 응용
-- 오디오 장비 또는 계기판;
-- 디지털 표시기에 일반적으로 사용;
-- 멀티미디어 제품;
-- 은행 환율 표시;
-- LED 시계 디스플레이;
-- 주유소 및 기타 다양한 장비/기계의 디스플레이 영역.
산업 장비
산업용 오븐, 신뢰성 테스트 장비, 분석 기기, 공정 제어 장비, 테스트 및 측정 기기, 온도 컨트롤러, 프로그래머블 로직 컨트롤러, 보안 시스템

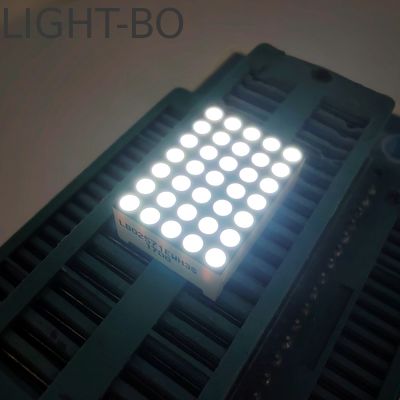

코드: 초고휘도 흰색 -WH
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 2.6 | 3.0 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 120 | 140 | mcd | |
| LED 색온도 | K | If=10mA | 5500 | 20 | 6800 | K |
| 색도 좌표 | X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | nm |
코드: 옐로우 그린 - J/JU
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 30 | 40 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 569 | 573 | nm |
코드: 앰버/옐로우 -Y
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 50 | 60 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 585 | 595 | nm |
코드: 오렌지 -F
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 50 | 60 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 600 | 605 | nm |
코드: 초고휘도 빨강 -R
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 50 | 60 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 630 | 635 | nm |
코드: 초고휘도 빨강 -UR
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 90 | 100 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 620 | 625 | nm |
코드: 초고휘도 파랑 -BH
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 2.6 | 3.0 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 100 | 120 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 460 | 470 | nm |
절대 최대 정격(Ta=25℃)
| 매개변수 | 기호 | 정격 | 단위 |
| 순방향 전류(다이당) | Ipm | 20 | mA |
| 역전압(다이당) | Vr | 5 | V |
| 전력 소비(다이당) | Pm | 80 | mW |
| 작동 온도 범위 | Topr | -40~+120 | ℃ |
| 보관 온도 범위 | Tstg | -40~+120 | ℃ |
| 솔더 온도(3초) | Th | 260 | ℃ |
