| 브랜드 이름: | LIGHT-BO |
| 모델 번호: | LB20561LWH8B |
| MOQ: | 1000 |
| 가격: | Negotiate |
| 지불 조건: | 전신환, 웨스턴 유니온 |
| 공급 능력: | 50000 PCS / 일 |
듀얼 숫자 7 세그먼트 LED 디스플레이 – 14.2mm (0.56인치), 초고휘도 백색, 공통 캐소드

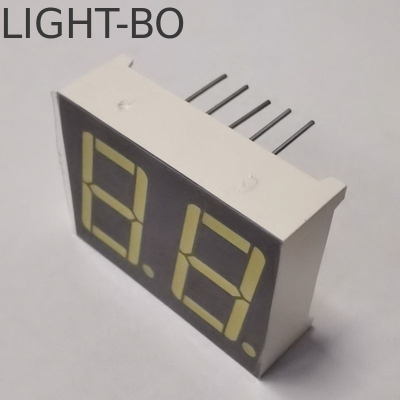

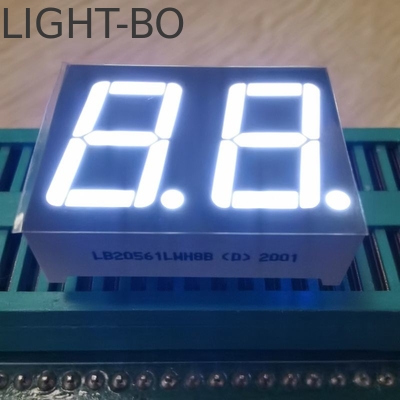

근접 조명:노란색 세그먼트와 검은색 표면을 가진 초고휘도 백색의 듀얼 숫자를 선명하게 보여주는 샷 — 일관된 가독성을 위해 "핫스팟" 또는 흐릿한 가장자리가 없음을 보여줍니다.
치수 레이블 다이어그램: 25×19×8mm 외부 치수와 14.2mm (0.56인치) 숫자 높이를 표시하여 공간 제약 장치에 적합한 컴팩트한 프로파일을 시각화합니다.

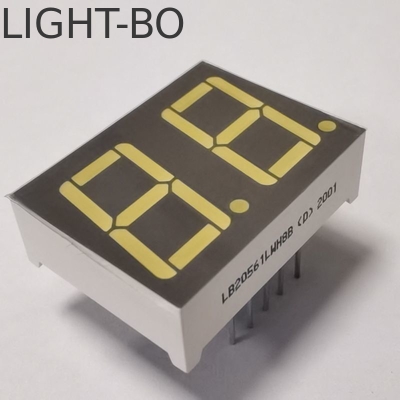

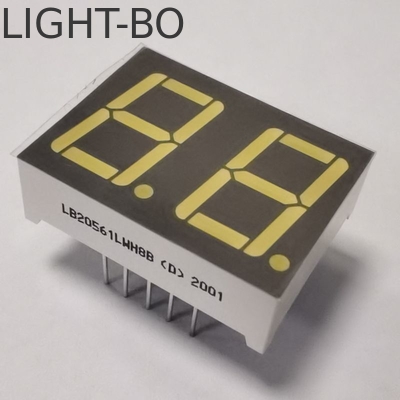

넓은 시야각 테스트: 중심에서 벗어난 위치에서도 선명한 시야를 보여주기 위한 측면 각도 샷.
응용 프로그램 모형: 실제 사용을 반영하기 위해 가정용 기기 또는 산업용 표시기에 통합되었습니다.

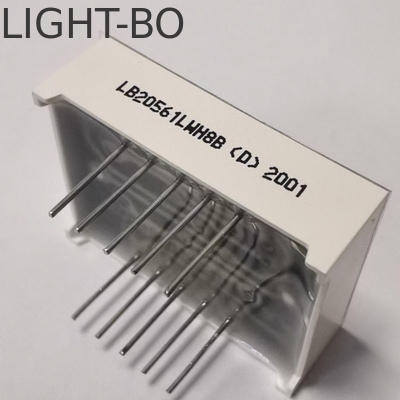

매개변수 상세 샷: "공통 캐소드(CC)" 표시 및 RoHS 로고를 클로즈업하여 규정 준수 및 극성 선명도를 강화합니다.
주요 판매 포인트
1. 초고휘도 백색 발광 및 균일 세그먼트
120-140mcd 고휘도 강도:초고휘도 백색 방출은 눈부심 없이 밝은 주변광을 뚫고 지나갑니다 — "한눈에" 판독에 중요합니다. 저휘도 디스플레이와 달리 밝은 환경에서 눈을 가늘게 뜨거나 오독하는 것을 방지합니다.
연속 균일 세그먼트: 고급 LED 배치 및 빛 확산 노란색 세그먼트는 "어두운 반점"이 없도록 합니다. 이러한 균일성은 작은 시각적 오류가 작동 실수를 초래할 수 있는 디지털 표시기와 같은 정밀 응용 분야에 필수적입니다.
2. 컴팩트한 디자인 및 넓은 시야각
25×19×8mm 소형화 형태:슬림한 8mm 깊이와 컴팩트한 풋프린트는 휴대용 온도계, 스마트 스위치 패널 또는 소형 산업용 카운터와 같은 소형 장치에 완벽하게 들어맞아 부피가 큰 인클로저가 필요하지 않습니다. 세련된 미학을 우선시하는 제품 디자인에 이상적입니다.
X/Y 0.29-0.31 넓은 시야각: 중심에서 벗어난 위치에서도 선명한 시야를 확보하여 디스플레이와 직접 정렬할 필요가 없습니다. 사용자가 여러 각도에서 장치와 상호 작용하는 공유 공간에 적합합니다.
3. 에너지 효율성 및 열 관리
낮은 전력 소비:극도로 낮은 전류 소비는 에너지 사용을 줄여 배터리 전원 장치 또는 24/7 작동 장비에 적합합니다. 고전류 디스플레이에 비해 배터리 수명을 30-40% 연장합니다.
빠른 방열:디스플레이의 열 설계는 열 축적을 방지하여 성능 저하 또는 구성 요소 손상을 방지합니다. 환기가 제한된 장치에 중요합니다.
4. 쉬운 통합 및 사용자 정의
IC 호환성: 일반적인 7 세그먼트 드라이버 IC와 원활하게 작동하여 맞춤형 회로 설계를 할 필요가 없습니다. 제조업체의 조립을 단순화하고 신제품의 R&D 시간을 단축합니다.
맞춤형 옵션: 특정 요구 사항에 맞게 맞춤형 수정 사항을 지원합니다 — 예: 고유한 패널 레이아웃, 소수점 위치 또는 브랜드 미학에 맞는 노란색 세그먼트 음영에 대한 조정된 세그먼트 간격.
쉬운 조립: 표준화된 핀 레이아웃과 컴팩트한 크기로 자동화된 SMT 또는 수동 스루홀 설치가 가능하여 생산 오류를 줄이고 제조 속도를 높입니다.
대상 응용 프로그램
1. 가정용 기기
온도 조절기/가습기: 온도 또는 습도 표시.
전자레인지/인덕션 쿡탑: 요리 시간 또는 전력 레벨 표시.
소형 주방 가전: 속도 설정 또는 토스트 레벨을 나타냅니다.
2. 산업 및 상업용 표시기
프로세스 카운터: 생산 단위 또는 기계 사이클 추적.
환경 모니터: 작업장/창고의 온도 또는 압력 표시.
전원 공급 장치/전압계: 출력 전압 또는 전류 표시.
3. 소비자 가전
휴대용 측정 도구: 휴대용 온도계 또는 디지털 저울.
스마트 홈 장치: 스마트 스위치 또는 배터리 충전기.
품질 보증
밝기 및 균일성 테스트: 모든 장치는 시각적 결함이 없는지 확인하기 위해 발광 강도 검사 및 세그먼트 균일성 검사를 거칩니다.
환경 안정성: 샘플은 -40℃~85℃에서 24시간 작동 테스트를 거쳐 극한 온도에서 성능을 확인하며, 열 화상을 통해 빠른 방열을 검증합니다.
보증: 인적 손상 외 2년 보증. 제조 결함으로 인해 디스플레이가 고장난 경우 무료 교체가 제공됩니다.
상세 이미지
절대 최대 정격(Ta=25℃)
| 매개변수 | 기호 | 정격 | 단위 |
| 순방향 전류(다이당) | Ipm | 20 | mA |
| 역전압(다이당) | Vr | 5 | V |
| 전력 소비(다이당) | Pm | 80 | mW |
| 작동 온도 범위 | Topr | -40~+85 | ℃ |
| 보관 온도 범위 | Tstg | -40~+85 | ℃ |
| 납땜 온도(≤3초) | Th | 260 | ℃ |
코드: 노란색 녹색 - J
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 30 | 40 | mcd | |
| 반값 스펙트럼 폭 | Δλ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 569 | 574 | nm |
코드: 호박색/노란색 -Y
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.5 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 60 | 80 | mcd | |
| 반값 스펙트럼 폭 | Δλ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 585 | 595 | nm |
코드: 주황색 -F
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 60 | 80 | mcd | |
| 반값 스펙트럼 폭 | Δλ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 600 | 605 | nm |
코드: 초고휘도 빨간색 -R
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 50 | 60 | mcd | |
| 반값 스펙트럼 폭 | Δλ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 630 | 635 | nm |
코드: 초고휘도 빨간색 -UR
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 80 | 100 | mcd | |
| 반값 스펙트럼 폭 | Δλ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 625 | 635 | nm |
코드: 순수 녹색 -G
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 2.6 | 3.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 120 | 180 | mcd | |
| 반값 스펙트럼 폭 | Δλ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 515 | 525 | nm |
코드: 초고휘도 파란색 -BH
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 120 | 140 | mcd | |
| 반값 스펙트럼 폭 | Δλ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 460 | 465 | nm |
코드: 초고휘도 백색 -WH
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 120 | 140 | mcd | |
| LED 색온도 | K | If=10mA | 5500 | 20 | 6800 | K |
|
색도 좌표
|
X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | nm |
