| 브랜드 이름: | LIGHT-BO |
| 모델 번호: | LB20561IWH8B |
| MOQ: | 1000 |
| 가격: | Negotiate |
| 지불 조건: | 전신환, 웨스턴 유니온 |
| 공급 능력: | 50000 PCS / 일 |
듀얼 디지트 7 세그먼트 LED 디스플레이 – 14.2mm (0.56인치), 흰색, 가전 제품 및 컨트롤러용 공통 애노드
제품 개요
이 듀얼 디지트 7 세그먼트 LED 디스플레이는 소형 장치에서 선명하고 안정적인 숫자 판독을 위해 설계되었습니다. — 14.2mm (0.56인치) 문자 높이, 슬림한 외부 치수(25×19×8mm) 및 생생한 흰색 발광을 특징으로 합니다. 공통 애노드로 구성되어 회로 통합이 원활하며, 고대비 "노란색 세그먼트 + 검은색 표면" 디자인으로 밝고 어두운 환경(주방 조리대, 계기판) 모두에서 선명한 가시성을 보장합니다. 성능과 내구성을 위해 제작되었으며, 높은 발광 강도, 연속적인 균일한 세그먼트, 빠른 방열을 제공합니다. — 온도 조절기 또는 가전 제품 패널과 같이 24시간 연중무휴로 작동하는 장치에 필수적입니다. 완벽하게 사용자 정의 가능(크기, 구성)하고 RoHS를 준수하며, 쉬운 조립을 위해 표준 IC 드라이버와 페어링되어 온도 모니터, 디지털 표시기 및 산업용 계기판에 다용도로 사용할 수 있습니다.

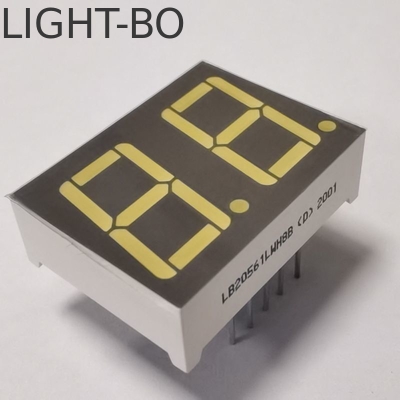

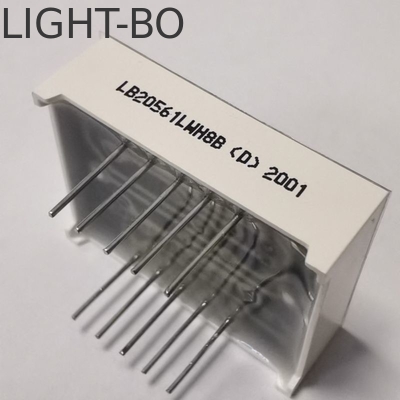

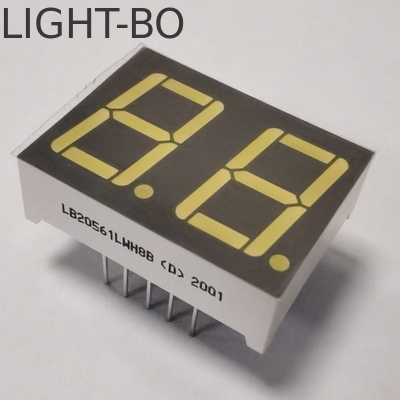

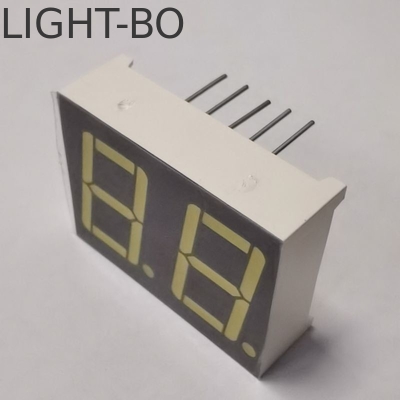

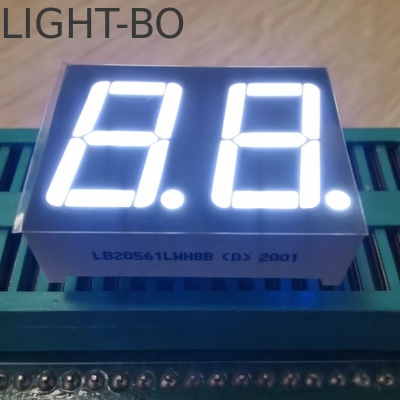

제품 이미지
세부 이미지
핵심 제품 기능
1. 높은 대비 및 목표 가시성
노란색 세그먼트 + 검은색 표면: 대담한 색상 조합은 주변광 반사(주방, 실험실 또는 산업 공간에서 흔함)를 제거하고 숫자(0-9, 정밀도를 위한 소수점 포함)가 선명하게 돋보이도록 합니다. 이는 온도 조절기 또는 가전 제품 타이머와 같은 응용 분야에서 매우 중요합니다. — 단일 숫자를 잘못 읽으면 작동 오류(음식 과열, 잘못된 온도 설정)가 발생할 수 있습니다.
높은 발광 강도 + 넓은 시야각(X/Y: 0.29-0.31): 흰색 발광은 모든 세그먼트에서 밝고 일관된 빛을 제공하는 반면, 넓은 시야각은 중심에서 벗어난 위치(냉장고의 온도를 옆에서 확인하는 사용자 또는 작업 공간 건너편에서 계기판을 모니터링하는 기술자)에서도 가독성을 보장합니다. "사각지대"가 없어 모든 사용자가 포괄적으로 사용할 수 있습니다.
2. 내구성과 열적 안정성
빠른 방열: 밀폐된 장치(전기 오븐 제어, 밀폐된 계기 인클로저)에서 과열을 방지하기 위해 열 효율적인 재료(캡슐화, 기판)로 설계되었습니다. 갇힌 열로 인해 발생하는 세그먼트 페이딩, 깜박임 또는 영구적인 손상을 방지합니다. — 따뜻한 작동 조건(가전 제품 모터 또는 산업 기계 근처)에서도 안정적인 성능을 보장합니다.
연속적인 균일한 세그먼트: 빛이 두 숫자와 7개의 모든 세그먼트에 균등하게 분산되어 "어두운 부분" 또는 흐릿한 가장자리가 제거됩니다. 이러한 일관성은 복잡한 숫자의 완전한 가독성을 보장하고 유사한 숫자 간의 혼동을 방지합니다.
3. 쉬운 통합 및 사용자 정의
공통 애노드 극성: 대부분의 7 세그먼트 드라이버에 대한 표준 회로 설계를 일치시켜 사용자 정의 전압 반전이 필요하지 않습니다. 제조업체의 PCB 설계를 단순화하여 R&D 시간을 줄이고 기존 장치 레이아웃과의 호환성을 보장합니다(오래된 온도 조절기 패널 업그레이드).
IC 호환 및 쉬운 조립: 기성품 IC 드라이버와 원활하게 작동하여 플러그 앤 플레이 통합을 가능하게 합니다. 소형 25×19×8mm 폼 팩터는 PCB에 직접 장착하거나 표준 소켓과의 호환성을 지원합니다. — 여러 구성 요소가 있는 밀집된 계기판에서도 가능합니다. 자동화된 조립 친화적인 디자인은 대량 주문 시 생산 결함을 줄입니다.
사용자 정의 가능한 구성: 고유한 장치 요구 사항에 맞게 맞춤형 디자인(조정된 세그먼트 간격, 수정된 핀 레이아웃 또는 대체 색상)을 허용합니다. — 독점적인 인클로저 또는 미적 요구 사항이 있는 브랜드에 이상적입니다(고급 가전 제품, 특수 산업 도구).
4. 규정 준수 및 장기적인 신뢰성
RoHS 준수: 제한 물질(납, 수은, 카드뮴)이 없어 소비자 전자 제품 및 산업 장비에 대한 글로벌 규정을 충족합니다. EU, 북미 및 아시아와 같은 주요 시장으로의 수출 자격을 보장하고 친환경 제품 이니셔티브(에너지 효율적인 가정용 장치)와 일치합니다.
안정적인 성능 및 긴 수명: 고품질 LED 칩과 견고한 캡슐화로 제작되어 전압 변동(가정/산업 전원 회로에서 흔함) 및 기계적 진동(공장 계기판에서)에 저항합니다. 50,000시간 이상 연속 작동(24시간 연중무휴 사용 시 5년 이상)을 지원하여 유지 관리 중단 시간 및 교체 비용을 줄입니다.
대상 응용 분야
소비자, 상업 및 산업 부문에서 소형, 숫자 중심 장치에 최적화됨:
온도 조절기: 실내 온도 조절기, 산업용 난방/냉방 시스템, 냉장 디스플레이 케이스 또는 수비드 머신.
가전 제품: 전자레인지, 인덕션 쿡탑, 전기 온수기 또는 커피 메이커.
계기판: 산업용 게이지, 테스트 장비 또는 피트니스 장치.
디지털 표시기: 휴대용 온도계/습도계, 배터리 충전기 또는 전자 저울.
절대 최대 정격(Ta=25ºC)
| 매개변수 | 기호 | 정격 | 단위 |
| 순방향 전류(다이당) | Ipm | 20 | mA |
| 역전압(다이당) | Vr | 5 | V |
| 전력 소비(다이당) | Pm | 80 | mW |
| 작동 온도 범위 | Topr | -40~+85 | ºC |
| 보관 온도 범위 | Tstg | -40~+85 | ºC |
| 납땜 온도(≤3초) | Th | 260 | ºC |
코드: 노란색 녹색 - J
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 30 | 40 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 569 | 574 | nm |
코드: 호박색/노란색 -Y
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.5 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 60 | 80 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 585 | 595 | nm |
코드: 주황색 -F
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 60 | 80 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 600 | 605 | nm |
코드: 슈퍼 밝은 빨간색 -R
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 50 | 60 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 630 | 635 | nm |
코드: 울트라 밝은 빨간색 -UR
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 80 | 100 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 625 | 635 | nm |
코드: 순수 녹색 -G
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 2.6 | 3.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 120 | 180 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 515 | 525 | nm |
코드: 울트라 밝은 파란색 -BH
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 120 | 140 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 460 | 465 | nm |
코드: 울트라 밝은 흰색 -WH
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 120 | 140 | mcd | |
| LED 색온도 | K | If=10mA | 5500 | 20 | 6800 | K |
|
색도 좌표
|
X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | nm |
Shenzhen Guangzhibao Technology Co., Ltd. (브랜드: Light-Bo) 2006년에 설립된 광전자 LED 디스플레이의 R&D, 제조 및 판매를 통합하는 회사입니다. ISO 9001 2015 품질 관리 시스템 인증 회사입니다. 15년 이상의 OEM 및 ODM 경험을 보유하고 있습니다.
Light Bo는 고객의 비용 절감과 경쟁력 향상을 위해 고품질의 저비용 맞춤형 솔루션을 제공하기 위해 노력해 왔습니다.
7 세그먼트 LED 디스플레이, 맞춤형 LED 디스플레이, 숫자 LED 디스플레이, 도트 매트릭스 LED 디스플레이, 가전 제품, 온도 표시기, 습도 표시기, 냉장고 컨트롤러, 온도 조절기 표시기, 난방 및 냉방 제어 등에 널리 사용됩니다.
