| 브랜드 이름: | LIGHT-BO |
| 모델 번호: | LB03574ER1B |
| MOQ: | 1000 |
| 가격: | Negotiate |
| 지불 조건: | 사전에 TT |
| 공급 능력: | 50000PCS/days |

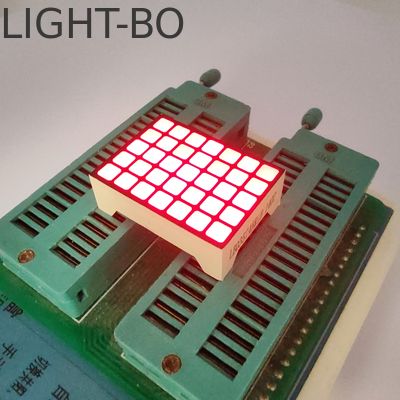

초고휘도 적색엘리베이터 층 표시기용 5*7 사각 도트 매트릭스 LED 디스플레이
제품 설명:

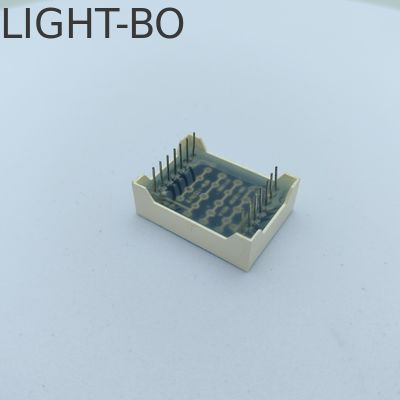

5*7 사각 도트 매트릭스 LED 디스플레이
방출 도트 직경:3.39mm
외부 치수:22*30*10mm
연결:로우 캐소드 컬럼 애노드
방출 색상:초고휘도 적색
CCT: 6000-6500k
50-60mcd
VF:1.8-2.2V/LED
적색, 청색, 황색, 녹색, 주황색, 백색 및 호박색으로 제공
코드:호박색/황색 -Y
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 50 | 60 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 585 | 595 | nm |
코드:주황색 -F
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 50 | 60 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 600 | 605 | nm |
코드:초고휘도 적색 -R
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 50 | 60 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 630 | 635 | nm |
코드:초고휘도 적색 -UR
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 90 | 100 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 620 | 625 | nm |
코드:초고휘도 청색 -BH
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 2.6 | 3.0 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 100 | 120 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 460 | 470 | nm |
절대 최대 정격(Ta=25℃)
| 매개변수 | 기호 | 정격 | 단위 |
| 순방향 전류(다이당) | Ipm | 20 | mA |
| 역전압(다이당) | Vr | 5 | V |
| 전력 소비(다이당) | Pm | 80 | mW |
| 작동 온도 범위 | Topr | -40~+120 | ℃ |
| 보관 온도 범위 | Tstg | -40~+120 | ℃ |
| 납땜 온도(3초) | Th | 260 | ℃ |
제품 특징:
높은 발광 강도, 낮은 전력 소비
안정적인 성능
긴 수명
지속적인 균일성
쉬운 조립
IC 호환
RoHS 지침 준수
응용 분야:
엘리베이터 위치 표시기, 엘리베이터 층 표시기 및 디스플레이 화면, 이동 표지판, 메시지 보드, 가전 제품 등에 널리 사용
