5자리 7mm 7 세그먼트 LED 디스플레이 빈도 변환기용 일반 안오드 초 밝은 흰색

주파수 변환기용 5자리 7mm 7세그먼트 LED 디스플레이 공통 양극 초고휘도 백색

제품 설명

제품 개요

Light-Bo의 5자리 7세그먼트 LED 디스플레이는 0.28인치(7mm) 문자 높이와 초고휘도 백색 발광을 특징으로 하며, 공간 제약적인 장치에서 정밀성을 위해 설계되었습니다. 소형 외부 치수(38.6×10.2×8mm)와 고대비 디자인(검은색 표면의 흰색 세그먼트)을 통해 전력 소비를 낮게 유지하면서 뛰어난 발광 강도(120-160mcd)를 제공합니다. 공통 양극으로 구성된 이 디스플레이는 안정적인 성능, 쉬운 조립 및 RoHS 규정을 결합하여 계기판, 가전 제품, 디지털 표시기, LED 시계 디스플레이 및 셋톱 박스에 이상적입니다.

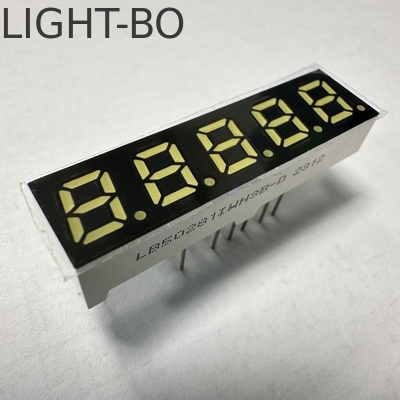

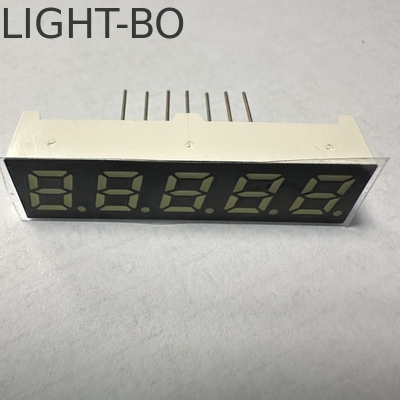

제품 이미지

주요 특징

5자리 소형 디자인:0.28인치(7mm) 문자 높이와 38.6×10.2×8mm 치수는 과도한 공간을 차지하지 않고 확장된 숫자 판독(예: 타임스탬프, 코드)을 위한 충분한 공간을 제공합니다. 셋톱 박스 및 LED 시계에 적합합니다.

초고휘도 백색 발광:120-160mcd 강도의 선명한 백색광은 밝고 어두운 환경 모두에서 높은 가시성을 보장하며, 5자리 전체에 걸쳐 균일한 조명으로 선명한 디스플레이 품질을 제공합니다.

고대비 미학:검은색 표면의 흰색 세그먼트는 가독성을 향상시켜 숫자가 명확하게 돋보이게 합니다. 다양한 조명 조건에서 사용되는 계기판 및 가전 제품에 중요합니다.

에너지 효율성:낮은 순방향 전압(2.8-3.2V/LED)과 최적화된 전류(5-10mA/LED)는 전력 사용량을 최소화하며, 장기적인 신뢰성을 위해 안정적인 성능과 결합됩니다.

쉬운 통합:공통 양극 구성, IC 호환성 및 간단한 조립은 PC 보드에 설치를 간소화하여 제조 복잡성을 줄입니다.

내구성과 규정 준수:긴 수명, RoHS 규정 준수 및 마모 저항성은 가정 및 산업 응용 분야에서 안전성과 신뢰성을 보장합니다.

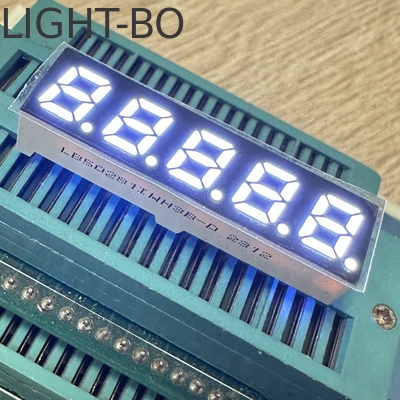

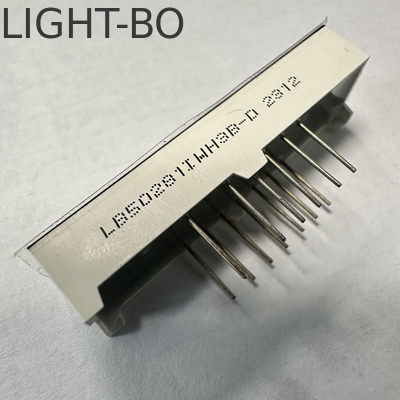

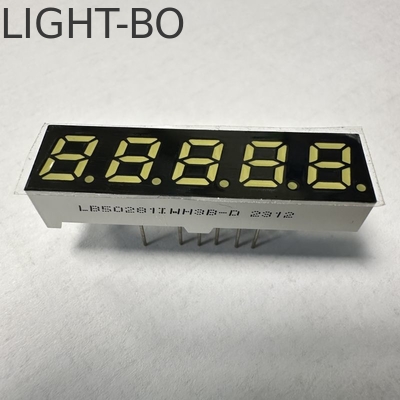

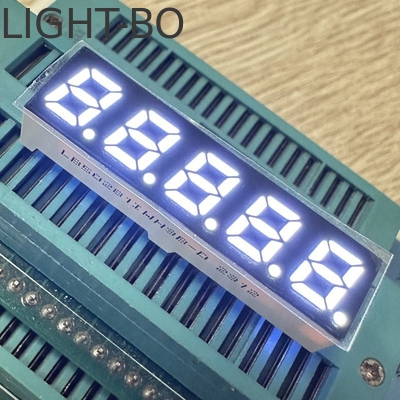

세부 이미지

기술 사양

응용 분야

다음에 적합:

계기판 및 다자리 표시기

가전 제품(소형 숫자 디스플레이)

디지털 표시기 및 LED 시계 디스플레이

5자리 판독이 필요한 셋톱 박스 및 전자 장치

• 절대 최대 정격(Ta=25ºC)

  매개변수	기호	정격	단위
  순방향 전류(다이당)	Ipm	20	mA
  역전압(다이당)	Vr	5	V
  전력 소비(다이당)	Pm	80	mW
  작동 온도 범위	Topr	-40~+85	ºC
  보관 온도 범위	Tstg	-40~+85	ºC
  납땜 온도(≤3초)	Th	260	ºC

  코드: 노란색 녹색 - J

  매개변수	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	1.8		2.4	V
  역전압	Vr	Ir=10uA	5			V
  발광 강도	Iv	If=10mA	30		40	mcd
  반값 스펙트럼 폭	△λ	If=10mA		20		nm
  파장	Dλ	If=10mA	569		574	nm



  코드: 호박색/노란색 -Y

  매개변수	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	1.8		2.5	V
  역전압	Vr	Ir=10uA	5			V
  발광 강도	Iv	If=10mA	60		80	mcd
  반값 스펙트럼 폭	△λ	If=10mA		20		nm
  파장	Dλ	If=10mA	585		595	nm



  코드: 주황색 -F

  매개변수	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	1.8		2.4	V
  역전압	Vr	Ir=10uA	5			V
  발광 강도	Iv	If=10mA	60		80	mcd
  반값 스펙트럼 폭	△λ	If=10mA		20		nm
  파장	Dλ	If=10mA	600		605	nm



  코드: 초고휘도 빨간색 -R

  매개변수	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	1.8		2.2	V
  역전압	Vr	Ir=10uA	5			V
  발광 강도	Iv	If=10mA	50		60	mcd
  반값 스펙트럼 폭	△λ	If=10mA		20		nm
  파장	Dλ	If=10mA	630		635	nm



  코드: 초고휘도 빨간색 -UR

  매개변수	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	1.8		2.2	V
  역전압	Vr	Ir=10uA	5			V
  발광 강도	Iv	If=10mA	80		100	mcd
  반값 스펙트럼 폭	△λ	If=10mA		20		nm
  파장	Dλ	If=10mA	625		635	nm



  코드: 순수 녹색 -G

  매개변수	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	2.6		3.2	V
  역전압	Vr	Ir=10uA	5			V
  발광 강도	Iv	If=10mA	120		180	mcd
  반값 스펙트럼 폭	△λ	If=10mA		20		nm
  파장	Dλ	If=10mA	515		525	nm


  코드: 초고휘도 파란색 -BH

  매개변수	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	2.8		3.2	V
  역전압	Vr	Ir=10uA	5			V
  발광 강도	Iv	If=10mA	120		140	mcd
  반값 스펙트럼 폭	△λ	If=10mA		20		nm
  파장	Dλ	If=10mA	460		465	nm

•

• 코드: 초고휘도 백색 -WH

  매개변수	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	2.8		3.2	V
  역전압	Vr	Ir=10uA	5			V
  발광 강도	Iv	If=10mA	120		140	mcd
  LED 색온도	K	If=10mA	5500	20	6800	K
  색도 좌표	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

•

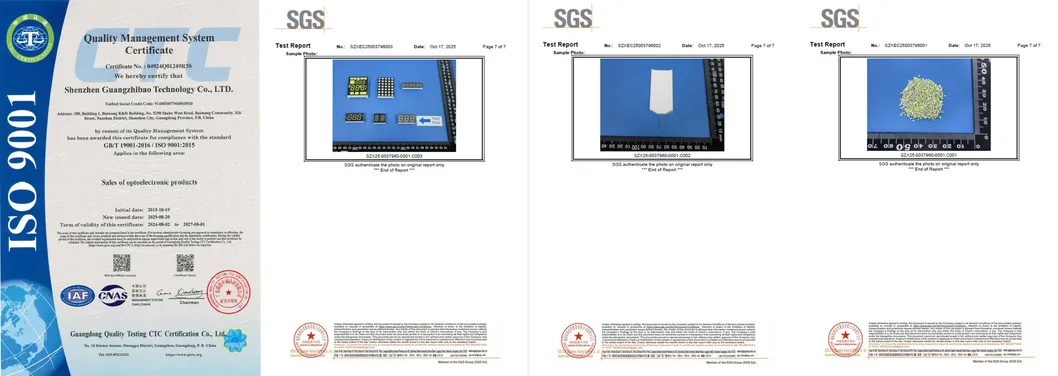

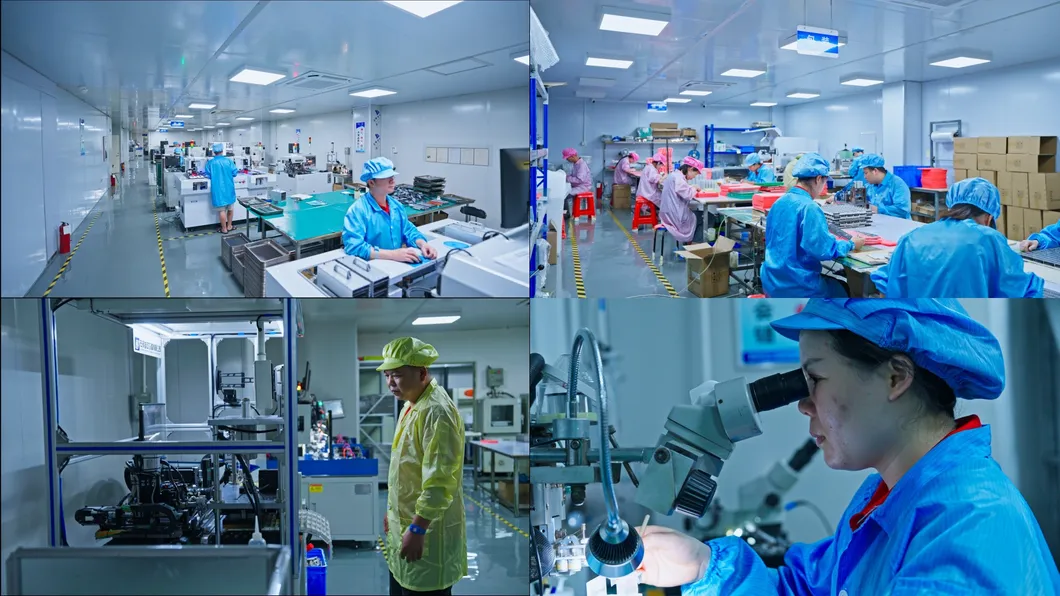

    Shenzhen Guangzhibao Technology Co., Ltd. (브랜드: Light-Bo) 2006년에 설립되었으며, 광전자 LED 디스플레이의 R&D, 제조 및 판매를 통합하는 회사입니다. ISO 9001 2015 품질 관리 시스템 인증 회사입니다. 15년 이상의 OEM 및 ODM 경험을 보유하고 있습니다.
    LightBo는 고객의 비용 절감과 경쟁력 향상을 돕기 위해 고품질의 저비용 맞춤형 솔루션을 제공하기 위해 노력해 왔습니다.

7세그먼트 LED 디스플레이, 맞춤형 LED 디스플레이, 숫자 LED 디스플레이, 도트 매트릭스 LED 디스플레이,가전 제품, 온도 표시기, 습도 표시기, 냉장고 컨트롤러, 온도 조절기 표시기, 냉난방 제어 등에 널리 사용됩니다.
