4자리 0.56-인치 (14.2mm) 7개 세그먼트 LED 디스플레이

4자리 0.56-인치 (14.2mm) 7개 세그먼트 LED 디스플레이

제품 설명

제품 개요

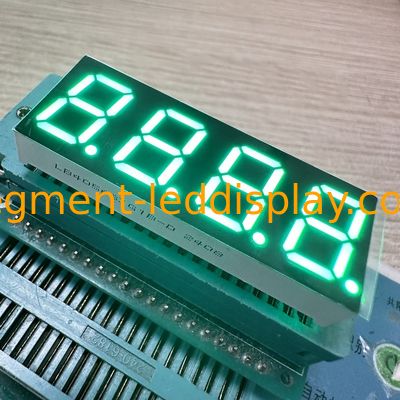

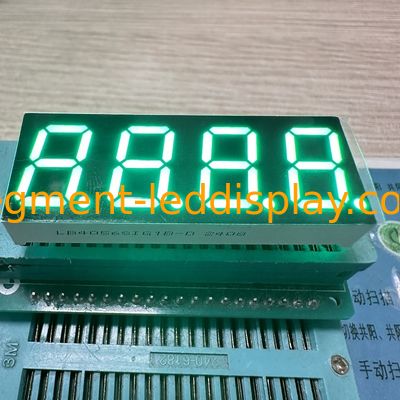

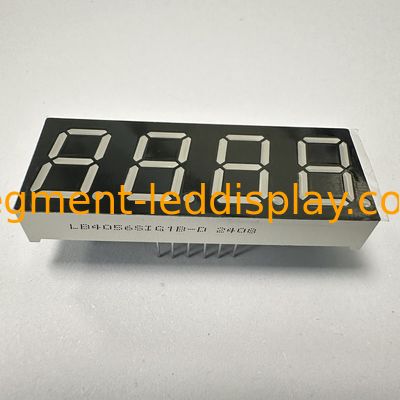

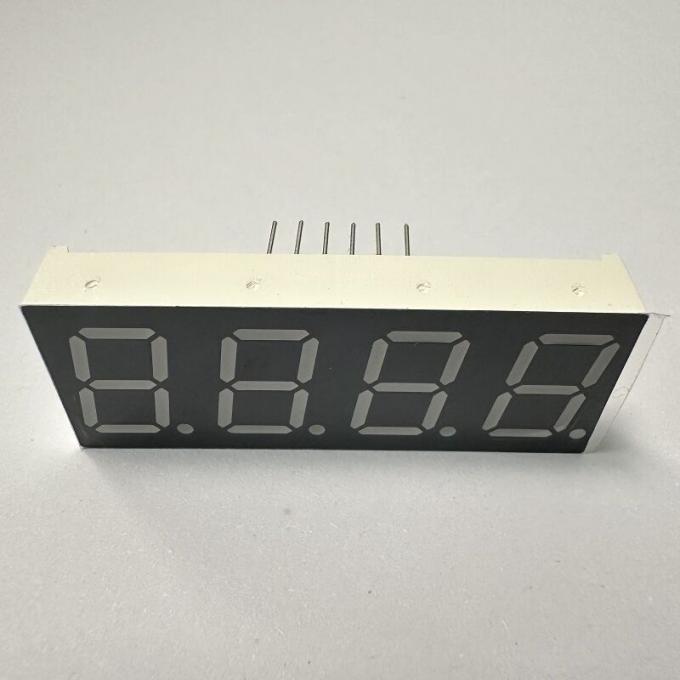

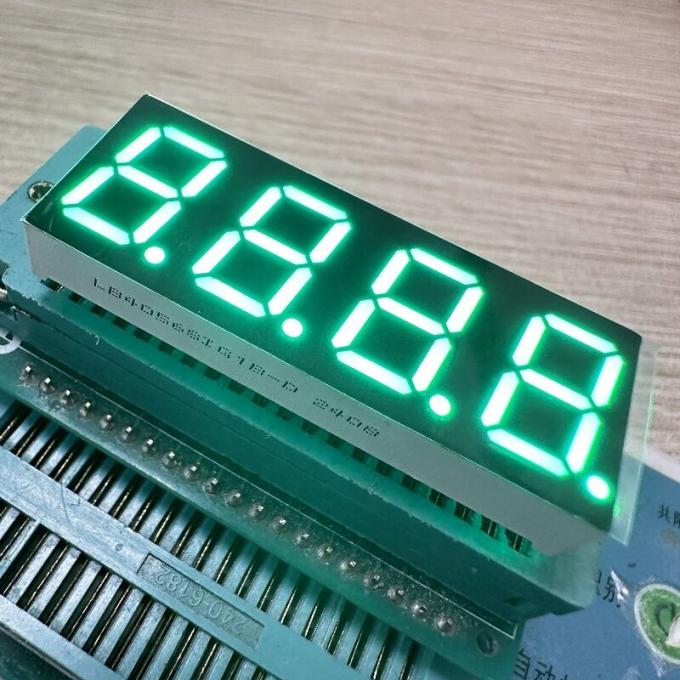

이 4자리 7개 세그먼트 LED 디스플레이는 0.56인치 (14.2mm) 문자 높이를 갖춘 기기판, 가전제품 및 디지털 표시기에서 명확하고 신뢰할 수 있는 수치 판독을 위해 설계되었습니다.콤팩트한 외형 (50.3×19.0×8mm), 생생한 순수한 녹색 방출. 표준 회로에 원활한 통합을 위해 공통 안오드로 구성되어 있으며, 높은 대조성 디자인으로 돋보인다.반짝이는 것을 제거하고 날카로운 가시성을 보장하는 검은색 표면에 흰색 세그먼트120~140mcd의 광대성으로, 에너지 효율성을 유지하면서 밝고 일관된 조명을 제공합니다.5-10mA/LED 전류)내구성 (안정성 성능, 긴 수명) 및 사용 편의성 (IC 호환성, 쉬운 조립) 을 위해 구축, 그것은 6 추가 방출 색상 (붉은, 파란색, 노란 녹색, 황색, 주황색,순수 하얀색) 로 RoHS 규격에 부합하며, 온도/습도 지표에 대한 다재다능한 솔루션입니다, 셋톱 박스, 그리고 가전 장치 컨트롤.

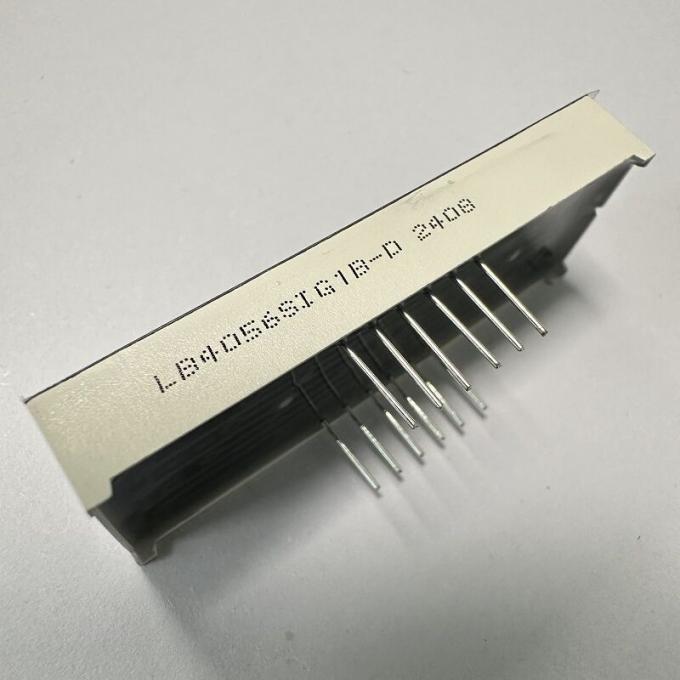

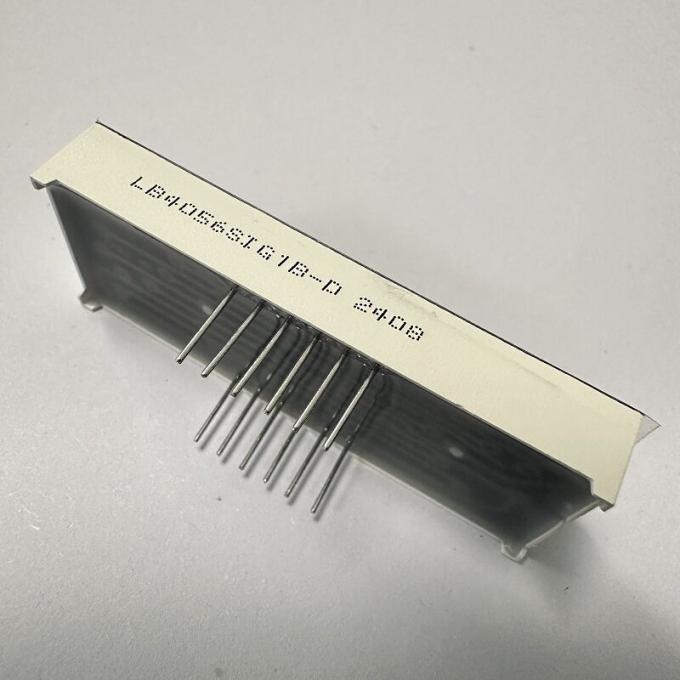

주요 이미지

주요 사양

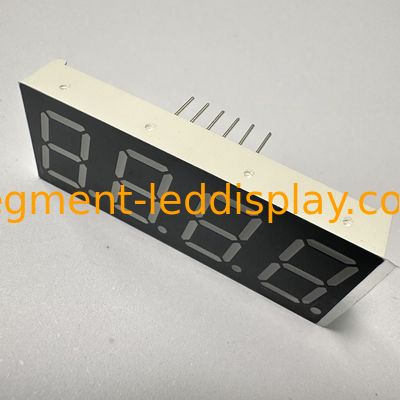

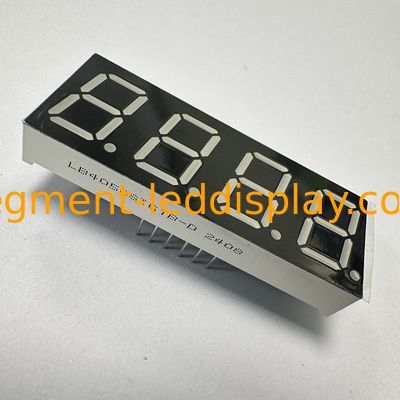

세부 이미지

주요 제품 특징

1높은 콘트라스트 & 생생한 순수한 녹색 방출

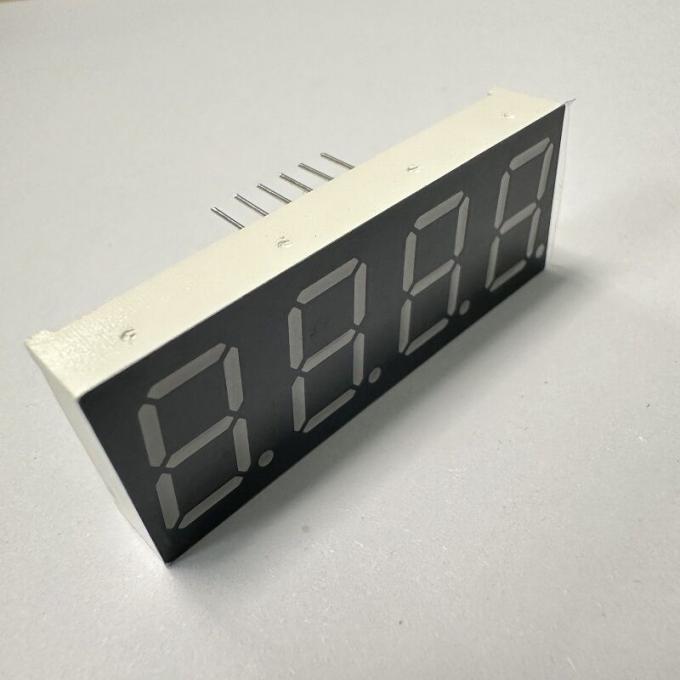

흰색 세그먼트 + 검은색 표면:모호한 대조는 오버헤드 라이트 또는 햇빛에서 반사되는 것을 제거하고, 숫자 (0-9) 가 온도, 습도 또는 셋톱 박스 채널 번호와 같은 정확한 값을 읽기 위해 중요하게 유지되도록합니다.

순수 녹색 배출 (120-140mcd):활기차고 시원한 색조의 녹색은 어두운 환경 (예를 들어,가전 장치 제어 패널, 저조한 빛의 부엌).

2에너지 효율성 및 지속 가능한 성능

극히 낮은 전류 (5-10mA/LED):에너지 소모를 최소화하여 24/7 작동 장치에 적합합니다 (예를 들어 항상 온도 / 습도 표시기, 대기 모드에있는 셋 톱 박스).가정용 기기 및 전자제품에 대한 친환경 표준에 맞추어.

안정적인 성능과 긴 수명:고품질의 LED 칩과 내구성있는 캡슐로 만들어져 전압 변동과 환경 마모 (예를 들어, 부엌의 습도, 산업 기기판의 진동) 에 저항합니다.50년 동안 일관된 밝기를 보장합니다.1000시간 이상, 유지보수 필요를 줄입니다.

3쉬운 통합과 다재다능성

일반적인 안도 극성:계기판, 가전제품 및 디지털 표시기에 대한 표준 회로 설계와 일치합니다. 사용자 정의 전압 역전 또는 어댑터 회로의 필요성을 제거합니다.PCB 디자인을 단순화하고 브랜드 제조를 가속화합니다..

IC 호환성: 일반적인 디스플레이 드라이버 IC와 원활하게 작동하여 기존 제어 시스템에 플러그 앤 플레이 통합을 가능하게합니다. (세트 톱 박스 또는 온도 지표에 대한 재 설계가 필요하지 않습니다.)

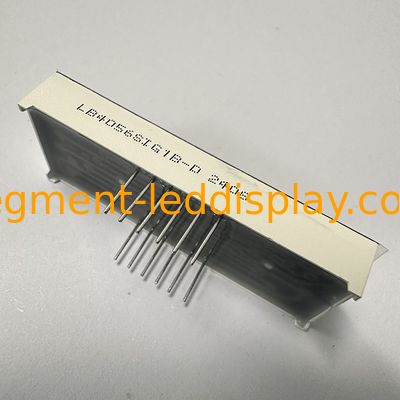

쉽게 조립할 수 있습니다.콤팩트 50.3×190 × 8mm 크기와 표준화된 핀 레이아웃은 좁은 가정용 기기 제어판이나 밀도가 높은 기기 패널과 같은 공간 제한 설정에도 PCB 또는 소켓에 직접 장착 할 수 있습니다..

4규제 준수 및 색상 유연성

RoHS 준수:제한된 물질을 포함하지 않고 소비자 전자제품, 가전제품 및 산업 장비에 대한 글로벌 규정을 준수하는 것을 보장합니다. EU와 같은 주요 시장에 수출하는 데 장애가 없습니다.북아메리카, 또는 아시아.

다채색 옵션:순수한 녹색을 넘어서 6가지 색상은 다양한 디자인 요구에 부합합니다.

빨간색:"주의력" 상태에 이상적입니다.

파란색:현대적이고 세련된 가전용품에 적합합니다.

노란색/녹색/황색:따뜻하고 분위기 좋은 디스플레이에 적합합니다.

세부 이미지

신청서

소비자 및 산업용 사례에서 수치 판독 시나리오에 맞춘:

기기판:산업용 가이드 (압, 흐름 속도), 자동차 보조 디스플레이 (배터리 전압, 오일 수준) 및 의료 장비 (단순 수치 측정)

가전제품:냉장고 온도 조절기, 마이크로 웨이브 타이머, 전기 오븐, 인덕션 코커 (전력 설정)

디지털 표시기:온도/습도 모니터, 배터리 충전기, 디지털 척도 (중량 측정)

세트 톱 박스:채널 번호, 신호 강도, 재생 시간


• 절대 최대 등급 (Ta=25oC)

  매개 변수	기호	등급	단위
  전속 전류 (당 주사위)	Ipm	20	mA
  역전압 (당 다이스)	Vr	5	V
  전력 분산 (당 주사위)	Pm	80	mW
  작동 온도 범위	위쪽	-40~+85	oC
  저장 온도 범위	Tstg	-40~+85	oC
  용접기 온도 ((≤3초)	제3회	260	oC

  코드: 노란 녹색- J

  매개 변수	기호	조건	분	유형	맥스	단위
  전압	Vf	if=10mA	1.8		2.4	V
  역전압	Vr	IR=10uA	5			V
  빛의 강도	4	if=10mA	30		40	MCD
  반값의 스펙트럼	△λ	if=10mA		20		nm
  파장	Dλ	if=10mA	569		574	nm



  코드:황색/노란색 -Y

  매개 변수	기호	조건	분	유형	맥스	단위
  전압	Vf	if=10mA	1.8		2.5	V
  역전압	Vr	IR=10uA	5			V
  빛의 강도	4	if=10mA	60		80	MCD
  반값의 스펙트럼	△λ	if=10mA		20		nm
  파장	Dλ	if=10mA	585		595	nm



  코드:오렌지 -F

  매개 변수	기호	조건	분	유형	맥스	단위
  전압	Vf	if=10mA	1.8		2.4	V
  역전압	Vr	IR=10uA	5			V
  빛의 강도	4	if=10mA	60		80	MCD
  반값의 스펙트럼	△λ	if=10mA		20		nm
  파장	Dλ	if=10mA	600		605	nm



  코드: 슈퍼 밝은 빨간색 -R

  매개 변수	기호	조건	분	유형	맥스	단위
  전압	Vf	if=10mA	1.8		2.2	V
  역전압	Vr	IR=10uA	5			V
  빛의 강도	4	if=10mA	50		60	MCD
  반값의 스펙트럼	△λ	if=10mA		20		nm
  파장	Dλ	if=10mA	630		635	nm



  코드:우트라 밝은 빨간색 -UR

  매개 변수	기호	조건	분	유형	맥스	단위
  전압	Vf	if=10mA	1.8		2.2	V
  역전압	Vr	IR=10uA	5			V
  빛의 강도	4	if=10mA	80		100	MCD
  반값의 스펙트럼	△λ	if=10mA		20		nm
  파장	Dλ	if=10mA	625		635	nm



  코드:순한 녹색 -G

  매개 변수	기호	조건	분	유형	맥스	단위
  전압	Vf	if=10mA	2.6		3.2	V
  역전압	Vr	IR=10uA	5			V
  빛의 강도	4	if=10mA	120		180	MCD
  반값의 스펙트럼	△λ	if=10mA		20		nm
  파장	Dλ	if=10mA	515		525	nm


  코드:우트라 밝은 파란색 -BH

  매개 변수	기호	조건	분	유형	맥스	단위
  전압	Vf	if=10mA	2.8		3.2	V
  역전압	Vr	IR=10uA	5			V
  빛의 강도	4	if=10mA	120		140	MCD
  반값의 스펙트럼	△λ	if=10mA		20		nm
  파장	Dλ	if=10mA	460		465	nm

•

• 코드: 초 밝은 흰색 -WH

  매개 변수	기호	조건	분	유형	맥스	단위
  전압	Vf	if=10mA	2.8		3.2	V
  역전압	Vr	IR=10uA	5			V
  빛의 강도	4	if=10mA	120		140	MCD
  LED 색상 온도	K	if=10mA	5500	20	6800	K
  염색성 좌표	X/Y	if=10mA	0.29,0.32		0.30,0.33	nm

•

    첸젠 광지바오 테크놀로지 회사 (Band: Light-Bo)2006년에 설립된 회사로, 광전자 LED 디스플레이의 연구개발, 제조 및 판매를 통합하고 있습니다. ISO 9001 2015 품질 관리 시스템 인증 회사입니다.15년 이상의 OEM 및 ODM 경험을 가지고 있습니다.
    라이트보고품질 및 저렴한 비용의 맞춤형 솔루션을 제공하여 고객에게 비용을 절감하고 경쟁력을 향상시키는 데 최선을 다하고 있습니다.

7 세그먼트 LED 디스플레이, 맞춤형 LED 디스플레이, 수치 LED 디스플레이, 점 행렬 LED 디스플레이,가정용 기기,온도 표시기, 습도 표시기, 냉장고 컨트롤러,터노스타트 표시기,난방 및 냉각 제어 등에 널리 사용됩니다.
