| 브랜드 이름: | LIGHT-BO |
| 모델 번호: | LB40803EUR1S-D |
| MOQ: | 1000 |
| 가격: | Negotiate |
| 지불 조건: | t/t |
| 공급 능력: | 200000 PCS/DAY |
초고휘도 적색 4자리 7세그먼트 LED 시계 디스플레이 - 0.8인치(20mm), 공통 캐소드, 8.5mm 슬림 프로파일
제품 이미지

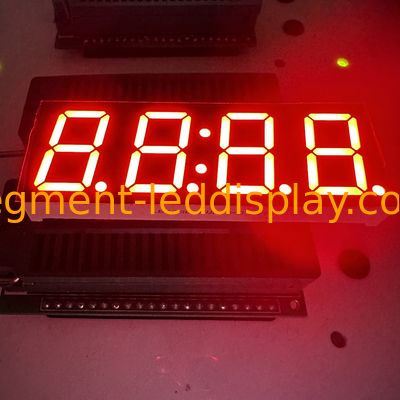

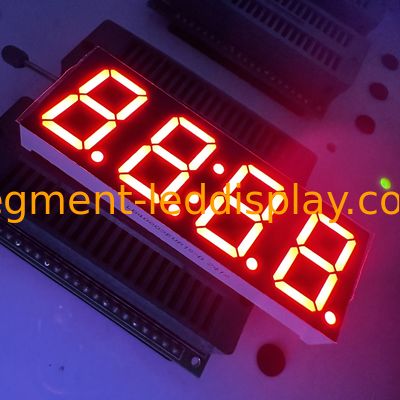

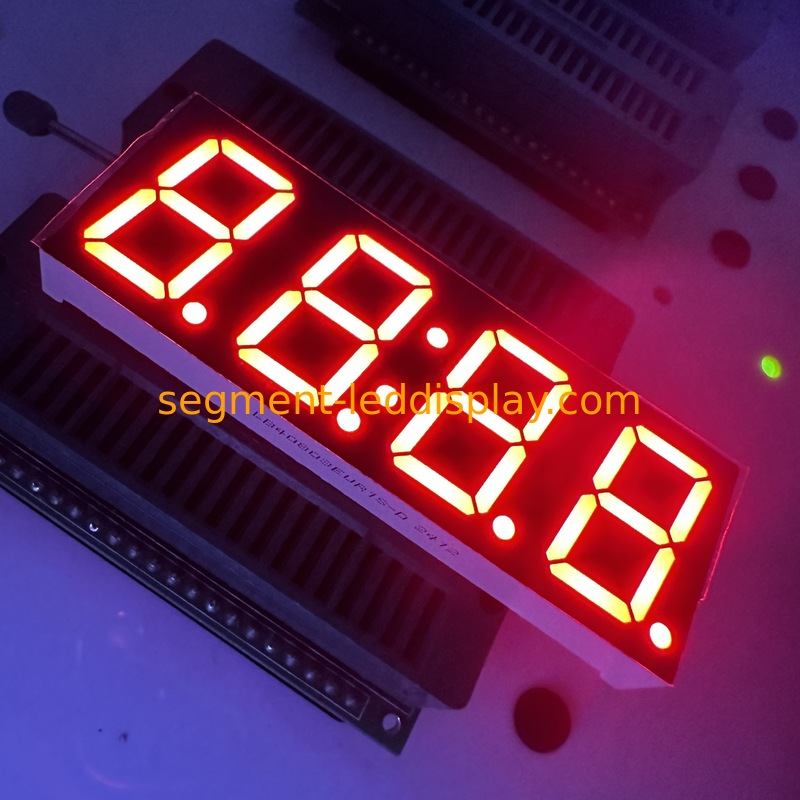

전면 발광 샷: 높은 대비와 밝기를 강조하는 흰색 세그먼트와 검은색 표면을 가진 초고휘도 적색 숫자의 선명한 디스플레이.
치수 레이블 다이어그램: 71.6×25.8×8.5mm 외부 치수와 20mm 문자 높이를 표시하여 공간 제약적인 장치를 위한 8.5mm 슬림 깊이를 시각화합니다.

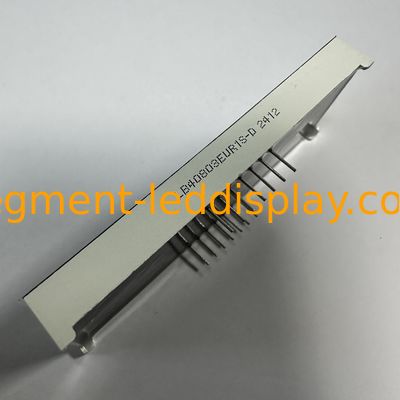

측면 프로파일 샷: 슬림 패널과의 호환성을 보여주기 위해 8.5mm 초박형 두께를 강조합니다.
응용 프로그램 모형: 시계, 계기판 또는 셋톱 박스에 통합하여 실제 사용을 시연합니다.

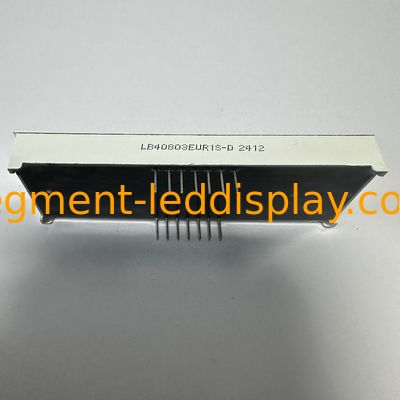

매개변수 클로즈업: 후면에 "공통 캐소드(CC)" 및 "RoHS" 로고를 새겨 규정 준수 및 극성 명확성을 강화합니다.
| 사양 | 세부 정보 |
| 디스플레이 유형 | 4자리 7세그먼트 LED 숫자 디스플레이 |
| 문자 높이 | 20mm - 1-4m에서 가독성 최적화 |
| 외부 치수 | 71.6*25.8*8.5mm - 슬림 장치 인클로저를 위한 8.5mm 초슬림 깊이 |
| 세그먼트/표면 디자인 | 흰색 세그먼트 + 검은색 표면 - 눈부심 방지, 주야간 가시성을 위한 높은 대비 |
| 극성 | 공통 캐소드(CC) - 주류 CC 드라이버 회로와 호환 |
| 발광 색상 | 초고휘도 적색(표준); 옵션: 파란색, 노란색 녹색, 순수 녹색, 호박색, 주황색, 순수 흰색 |
| 광도 | 90-110mcd - 밝은 조명이 있는 방에 충분히 밝고 어두운 환경에서도 눈부심 없음 |
| 전기적 매개변수 | 순방향 전압: 1.8-2.2V/LED; 순방향 전류: 5-10mA/LED |
| 규정 준수 | RoHS 준수 - 제한 물질 없음 |
| 작동 수명 | ≥50,000시간 - 매일 5년 이상 작동에 해당 |
주요 판매 포인트
1. 초고휘도 적색 발광 및 모든 시간 가독성을 위한 높은 대비
90-110mcd 초고휘도 적색 방출: 어두운 공간에서도 눈의 피로를 줄이면서 주변 빛을 차단합니다. 언제든지 가독성이 중요한 시계 디스플레이에 적합합니다.
흰색 세그먼트 + 검은색 표면: 반사를 제거하고 숫자 선명도를 향상시킵니다 - 각도에서도. 저대비 디스플레이와 달리 "6"을 "9"로, "8"을 "3"으로 잘못 읽는 것을 방지하여 시간, 온도 또는 숫자 표시기의 정확성을 보장합니다.
2. 슬림 장치를 위한 8.5mm 슬림 프로파일 및 컴팩트 크기
초박형 8.5mm 깊이: 셋톱 박스, 벽걸이형 온도 조절기 또는 컴팩트 계기판과 같은 슬림 인클로저에 완벽하게 맞습니다. 부피가 큰 디스플레이를 수용하기 위해 장치 하우징을 수정할 필요가 없습니다.
71.6×25.8mm 최적화된 풋프린트: 4자리 레이아웃은 화면 공간과 공간 효율성의 균형을 맞춥니다 - 과도한 패널 공간을 차지하지 않고 시간, 온도 또는 채널 번호를 표시하는 데 이상적입니다.
3. 에너지 효율성 및 장기적 신뢰성
낮은 전력 소비: 전력 소비를 최소화하여 배터리 구동 장치 또는 24/7 작동 장비에 적합합니다. 장기적인 전기 비용을 줄이고 배터리 수명을 연장합니다.
안정적인 성능: -40ºC ~ 85ºC의 전압 변동 및 온도 범위를 견딜 수 있어 혹독한 환경에서도 깜박임, 세그먼트 드롭아웃 또는 밝기 저하가 없습니다.
4. 쉬운 통합 및 광범위한 호환성
IC 호환: 주류 7세그먼트 드라이버 IC와 작동하여 맞춤형 드라이버 개발의 필요성을 없앱니다. 제조업체의 회로 설계를 단순화하고 제품 출시 주기를 가속화합니다.
조립 용이성: 자동화된 생산 라인 또는 수동 조립에 적응하여 스루홀 및 SMD 장착을 모두 지원합니다. 표준화된 핀아웃은 일관된 설치를 보장하고 조립 오류를 줄입니다.
세부 이미지
대상 응용 프로그램
1. 시계 및 시간 관련 장치
디지털 벽시계: 시/분 또는 12/24시간 형식 표시.
주방 타이머: 요리/베이킹에 대한 카운트다운 시간 표시.
셋톱 박스 및 미디어 플레이어: 재생 시간 또는 채널 번호 표시.
2. 가정용 기기
스마트 온도 조절기: 실내 온도, 설정 온도 또는 습도 표시.
소형 주방 가전: 요리 시간 또는 목표 온도 표시.
세탁기/건조기: 남은 사이클 시간 또는 프로그램 코드 표시.
3. 산업 및 계기판
온도/습도 모니터: 공장, 창고 또는 온실에서 실시간 환경 데이터 표시.
장비 상태 표시기: 작동 시간, 생산량 또는 전압 레벨 표시.
| 조달 품목 | 세부 정보 |
|---|---|
| 최소 주문 수량(MOQ) | 50개 |
| 단가 범위 | $0.25-$0.40/개 |
| 맞춤 설정 옵션 | 세그먼트 색상, 표면 색상, 핀 간격 및 소수점 위치 |
| 생산 능력 | 15,000개/일 |
| 포장 | 정전기 방지 플라스틱 트레이 + 상자 |
| 배송 주기 | 재고 있음: 3-5일; 맞춤형: 7-12일 |
| 배송 방법 | 국내: 특급; 수출: 해상, 항공 |
품질 보증
원자재 관리: 내구성과 일관된 광도를 보장하기 위해 고급 LED 칩과 PC 플라스틱을 사용합니다.
100% 검사: 각 장치는 출하 전에 밝기 테스트, 전압 테스트 및 고온-저온 사이클 테스트를 거쳐 불량 제품을 제거합니다.
보증: 인적 손상 외 2년 보증. 품질 문제가 발생하면 무료 교체 또는 환불이 제공됩니다.
절대 최대 정격(Ta=25ºC)
| 매개변수 | 기호 | 정격 | 단위 |
| 순방향 전류(다이당) | Ipm | 20 | mA |
| 역전압(다이당) | Vr | 5 | V |
| 전력 소비(다이당) | Pm | 80 | mW |
| 작동 온도 범위 | Topr | -40~+85 | ºC |
| 보관 온도 범위 | Tstg | -40~+85 | ºC |
| 납땜 온도(≤3초) | Th | 260 | ºC |
코드: 노란색 녹색 - J
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 30 | 40 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 569 | 574 | nm |
코드: 호박색/노란색 -Y
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.5 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 60 | 80 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 585 | 595 | nm |
코드: 주황색 -F
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 60 | 80 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 600 | 605 | nm |
코드: 초고휘도 적색 -R
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 50 | 60 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 630 | 635 | nm |
코드: 초고휘도 적색 -UR
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 80 | 100 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 625 | 635 | nm |
코드: 순수 녹색 -G
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 2.6 | 3.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 120 | 180 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 515 | 525 | nm |
코드: 초고휘도 파란색 -BH
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 120 | 140 | mcd | |
| 반값 스펙트럼 폭 | △λ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 460 | 465 | nm |
코드: 초고휘도 흰색 -WH
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 광도 | Iv | If=10mA | 120 | 140 | mcd | |
| LED 색온도 | K | If=10mA | 5500 | 20 | 6800 | K |
|
색도 좌표
|
X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | nm |
Shenzhen Guangzhibao Technology Co., Ltd. (브랜드: Light-Bo) 2006년에 설립되었으며, 광전자 LED 디스플레이의 R&D, 제조 및 판매를 통합하는 회사입니다. ISO 9001 2015 품질 관리 시스템 인증 회사입니다. 15년 이상의 OEM 및 ODM 경험을 보유하고 있습니다.
Light Bo는 고객의 비용 절감 및 경쟁력 향상을 돕기 위해 고품질 및 저비용 맞춤형 솔루션을 제공하기 위해 노력해 왔습니다.
7 세그먼트 LED 디스플레이, 맞춤형 LED 디스플레이, 숫자 LED 디스플레이, 도트 매트릭스 LED 디스플레이, 가전 제품, 온도 표시기, 습도 표시기, 냉장고 컨트롤러, 온도 조절기 표시기, 냉난방 제어 등에 널리 사용됩니다.
FAQ(자주 묻는 질문)
Q1 귀사는 무역 회사입니까 아니면 제조업체입니까?
A: 저희는 광전자 LED 디스플레이 분야에서 20년 이상의 경험을 가진 자체 제조업체입니다.
Q2 주요 제품은 무엇입니까?
A: 주요 제품에는 7 세그먼트 LED 디스플레이, SMD LED 디스플레이, 도트 매트릭스 LED 디스플레이, 화살표 LED 디스플레이, 맞춤형 디자인 LED 디스플레이, LED 라이트 바, 스루홀 LED, SMD LED, LED 백라이트 등이 있습니다.
Q3 MOQ는 무엇입니까?
A: MOQ는 1000개입니다. 샘플 주문 및 MOQ 미만의 소량 주문도 수락할 수 있습니다.
Q4 주문하기 전에 테스트를 위해 샘플을 받을 수 있습니까?
A: 예. 테스트를 위해 5-10개의 무료 샘플을 제공할 수 있지만 운송 비용은 고객이 부담합니다.
Q5 배송 시간은 얼마나 됩니까?
A: 배송 시간: 약 10-20일; 주문 수량 및 원자재에 따라 다릅니다. 긴급 주문이 있고 원자재가 재고가 있는 경우,
7-10일 이내에 준비할 수 있도록 생산 계획을 조정할 수 있습니다.
Q6 지불 조건은 무엇입니까?
A: 은행 송금, T/T, Western Union 및 소액 결제의 경우 Paypal을 받습니다. 지불 방법의 세부 사항은 협상 가능합니다.
Q7 FOB 가격을 인용해 주시겠습니까?
A: 예. Incoterms EXW, FOB, CIF, DDP를 기준으로 가격을 인용할 수 있습니다.
Q8 카탈로그 및 가격 목록은 어떻게 받을 수 있습니까?
A: 예. 카탈로그 및 가격 목록을 받으려면 이메일 주소를 알려주시거나 웹사이트에서 직접 문의하십시오.
Q9 가격을 협상할 수 있습니까?
A: 예, 대량 주문에 대한 할인을 고려할 수 있습니다.
Q10 배송료는 얼마입니까?
A: 배송물의 크기와 배송 방법에 따라 다릅니다.
요청하신 대로 요금을 제공해 드리겠습니다.
Q11 맞춤형 디자인 제품을 만들 수 있습니까?
A: 예, OEM&ODM 서비스를 이용할 수 있습니다. 귀하의 요구 사항에 따라 크기, LED 색상 및 기능 아이콘을 사용자 정의할 수 있습니다.
Q12 디자인을 보내면 저만을 위해 만들고 다른 사람에게는 보여주지 않습니까?
A: 예, 귀하의 승인 없이 다른 사람에게 보여주거나 판매하지 않습니다.
Q13 맞춤형 제품의 샘플 리드 타임은 얼마입니까?
A: 샘플 리드 타임은 고객으로부터 금형 비용 및 금형 도면 승인을 받은 후 약 20-25일입니다.
Q14 배송 방법은 무엇입니까?
A: 일반적으로 DHL, FEDEX, UPS, EMS, 항공, 해상 등으로 상품을 배송하며, 귀하에게 가장 적합한 다른 방법을 선택할 수도 있습니다.
Q15 제품의 품질을 어떻게 보장합니까?
A: 저희는 20년 이상의 경험을 가진 ISO 9001 QMS 인증 제조업체이며, 출하 전에 모든 제품에 대해 두 번 100% 테스트를 실시합니다.
