| 브랜드 이름: | LIGHT-BO |
| 모델 번호: | LB3050SIWGR1B-T14-D |
| MOQ: | 1000 |
| 가격: | Negotiate |
| 지불 조건: | T/T, 서부 동맹, |
| 공급 능력: | 200000 PCS/DAY |
맞춤형 디자인 3자리 7세그먼트 LED 디스플레이 (마이너스 기호 포함) – 냉장고용 공통 양극
제품 개요
Light-Bo 맞춤형 3자리 (3½자리) 7세그먼트 LED 디스플레이 (전용 마이너스 기호 포함)는 냉장고 및 냉동고 컨트롤러, 온도 표시기, 그리고 영하 온도 판독이 명확해야 하는 가전제품에 특화되어 있습니다. -199에서 999까지의 범위를 지원하며, 높은 명암비, 안정적인 성능, 낮은 전력 소비, 긴 수명을 제공하여 가정용 냉장 환경에서 지속적인 작동에 완벽합니다.
주요 특징 (냉장고 최적화)
1. 영하 온도용 마이너스 기호 포함 3½자리
냉동실 칸의 음수 값 명확하게 표시.
전체 범위:-199 ~ 999, 냉장고 및 냉동고 응용 분야를 완벽하게 포함합니다.
보호 표면 필름은 습기, 기름 튐, 긁힘 및 잦은 세척에 강합니다.
2. 직관적인 작동을 위한 다색 표시
초고휘도 백색:일반 냉장고 온도 표시.
적색:냉동고 온도 또는 경고 상태
순수 녹색: 보조 매개변수
3. 높은 가시성 및 낮은 전력 소비
주방 조명 아래에서도 낮과 밤에 명확하게 읽을 수 있는 높은 발광 강도.
초저전류: LED당 5~10mA, 에너지 절약 및 ENERGY STAR 가전제품에 이상적입니다.
검은색 표면에 흰색 세그먼트로 강한 대비와 번짐 효과 없음.
4. 냉장 환경에서 안정적이고 내구성 있음
넓은 작동 온도: -35°C ~ +85°C.
컴프레서 주기 및 문 닫힘으로 인한 진동에 강합니다.
긴 수명: 50,000시간 이상, 10~15년 가전제품 수명에 맞춰집니다.
표준 IC 드라이버와 호환되는 공통 양극 설계.
PCB 장착 및 자동 조립이 용이한 관통형 핀.

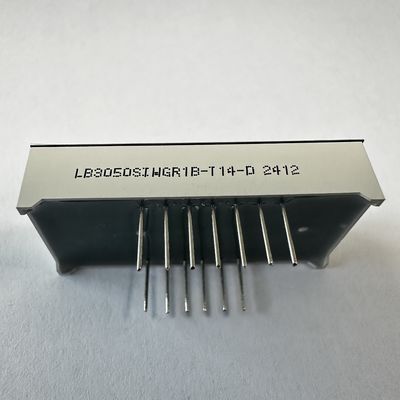

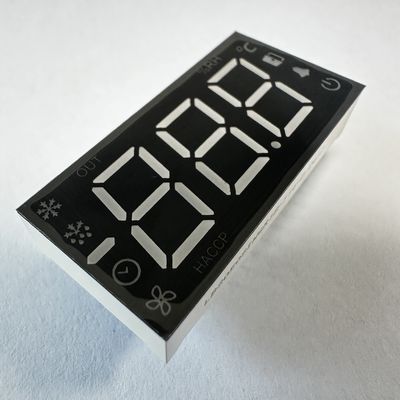

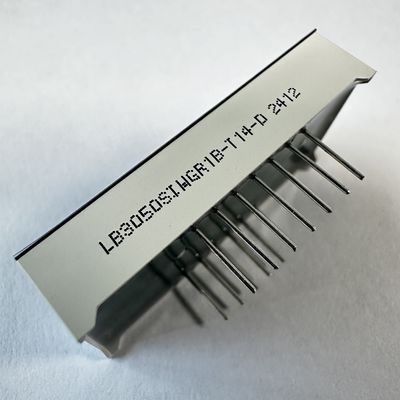

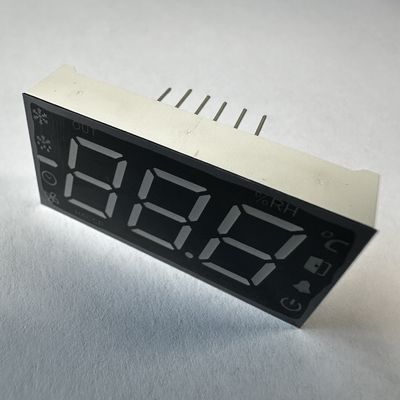

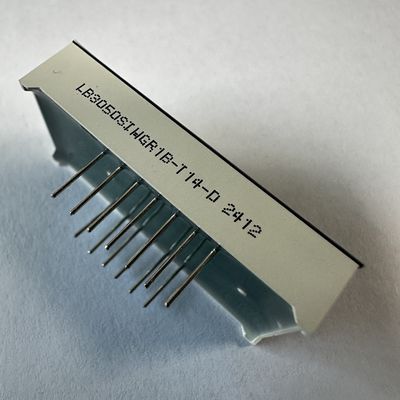

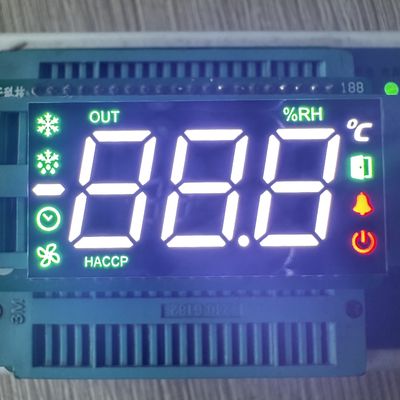

제품 이미지
| 카테고리 | 매개변수 | 사양 |
|---|---|---|
| 기본 설계 | 디스플레이 유형 | 마이너스 기호 포함 3자리 (3½자리) 7세그먼트 LED 디스플레이 (-199 ~ 999) |
| 극성 | 공통 양극 | |
| 자리 높이 | 12.7mm (0.50인치) | |
| 외부 치수 | 38.2 × 19 × 8mm | |
| 패키지 치수 | 38.5 × 19 × 8mm | |
| 전면 / 세그먼트 | 검은색 전면, 흰색 세그먼트 + 보호 필름 | |
| 핀 유형 | 관통형 핀 | |
| 광학 성능 | 발광 색상 (표준) | 초고휘도 백색, 적색, 순수 녹색 |
| 선택 색상 | 청색, 호박색, 황색, 주황색, 맞춤형 다색 | |
| 발광 강도 | 백색/적색: 80~100 mcd
|
|
| 전기 매개변수 | 순방향 전압 (VF) | 백색 / 녹색 / 청색: 2.8~3.2 V/LED
|
| 순방향 전류 | LED당 5~10mA (권장) | |
| 환경 | 작동 온도 | -35°C ~ +85°C |
| 규정 준수 | 인증 | RoHS 준수, REACH 준수 |
| 신뢰성 | 핵심 장점 | 마이너스 기호 지원, 높은 명암비, 저전력, IC 호환, 긴 수명, 쉬운 조립 |
응용 분야
냉장고 및 냉동고 온도 컨트롤러
콜드 스토리지, 와인 쿨러, 미니 냉장고
HVAC 및 히트 펌프 제어 패널
실험실 저온 모니터
가전제품 디지털 온도 표시기
음수 표시가 있는 산업용 소형 제어 패널
이 디스플레이를 선택하는 이유?
전용 마이너스 기호는 온도 모호성을 제거하고 식품 부패를 방지합니다.
표준 크기는 재설계 없이 대부분의 냉장고 제어 패널에 맞습니다.
색상 코딩된 디스플레이는 사용자 경험과 인식 속도를 향상시킵니다.
초저전력 소비는 가전제품의 총 에너지 소비를 줄입니다.
긴 수명은 애프터 서비스 유지 보수 및 교체 비용을 줄입니다.
완전한 RoHS 및 REACH 준수는 글로벌 수출을 지원합니다.
절대 최대 정격 (Ta=25°C)
| 매개변수 | 기호 | 정격 | 단위 |
| 순방향 전류 (다이당) | Ipm | 20 | mA |
| 역방향 전압 (다이당) | Vr | 5 | V |
| 전력 소모 (다이당) | Pm | 80 | mW |
| 작동 온도 범위 | Topr | -40~+85 | °C |
| 보관 온도 범위 | Tstg | -40~+85 | °C |
| 납땜 온도 (≤3초) | Th | 260 | °C |
코드: 황록색 - J
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 역방향 전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 30 | 40 | mcd | |
| 스펙트럼 반치폭 | Δλ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 569 | 574 | nm |
코드: 호박색/황색 - Y
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.5 | V | |
| 역방향 전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 60 | 80 | mcd | |
| 스펙트럼 반치폭 | Δλ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 585 | 595 | nm |
코드: 주황색 - F
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 역방향 전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 60 | 80 | mcd | |
| 스펙트럼 반치폭 | Δλ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 600 | 605 | nm |
코드: 초고휘도 적색 - R
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 역방향 전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 50 | 60 | mcd | |
| 스펙트럼 반치폭 | Δλ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 630 | 635 | nm |
코드: 초고휘도 적색 - UR
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 역방향 전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 80 | 100 | mcd | |
| 스펙트럼 반치폭 | Δλ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 625 | 635 | nm |
코드: 순수 녹색 - G
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 2.6 | 3.2 | V | |
| 역방향 전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 120 | 180 | mcd | |
| 스펙트럼 반치폭 | Δλ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 515 | 525 | nm |
코드: 초고휘도 청색 - BH
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 역방향 전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 120 | 140 | mcd | |
| 스펙트럼 반치폭 | Δλ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 460 | 465 | nm |
코드: 초고휘도 백색 - WH
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 역방향 전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 120 | 140 | mcd | |
| LED 색온도 | K | If=10mA | 5500 | 20 | 6800 | K |
|
색도 좌표
|
X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | nm |
