초고휘도 빨간색 0.36인치 (9.2mm) 3자리 7세그먼트 공통 애노드 LED 디스플레이 (온도/습도 표시용)

온도/습도 표시기에 사용되는 초고휘도 빨간색 0.36인치(9.2mm) 3자리 7세그먼트 공통 양극 LED 디스플레이

제품 개요
온도/습도 표시기, 가전 제품 및 오디오 장비용으로 설계된 정밀 숫자 솔루션인 초고휘도 빨간색 0.36인치 3자리 7세그먼트 공통 양극 LED 디스플레이를 소개합니다. 가시성, 에너지 효율성 및 원활한 통합을 우선시하도록 설계된 이 디스플레이는 실내 온도(예: “23°C”), 실내 습도(예: “55% RH”) 또는 프로세스 값(예: 타이머의 경우 “180”)과 같은 일상적인 환경 지표에 대한 명확하고 신뢰할 수 있는 판독값을 제공하는 데 탁월합니다.
9.2mm 문자 높이는 0.5~1.5미터(카운터탑 표시기 또는 가전 패널의 일반적인 거리)에서 가독성을 보장하는 반면, 슬림한 22.5×14×7.2mm 폼 팩터는 미니 습도 센서에서 오디오 앰프 전면 패널에 이르기까지 공간 제약적인 디자인에 적합합니다. 노란색 에폭시 검정색 표면은 초고휘도 빨간색 조명과 대비를 높여 눈의 피로 없이 밝은 주변광(예: 햇빛, 주방 오버헤드)을 차단합니다.
공통 양극 극성, 낮은 전력 소비 및 RoHS/REACH 규정을 준수하는 이 디스플레이는 내구성, 친환경성 및 성능의 균형을 유지하며 온도/습도 추적기 및 일상적인 전자 제품에서 24시간 연중무휴 작동에 이상적입니다.

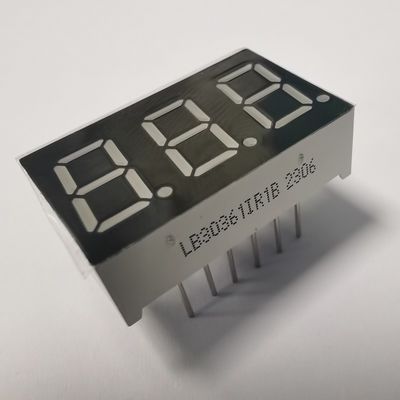

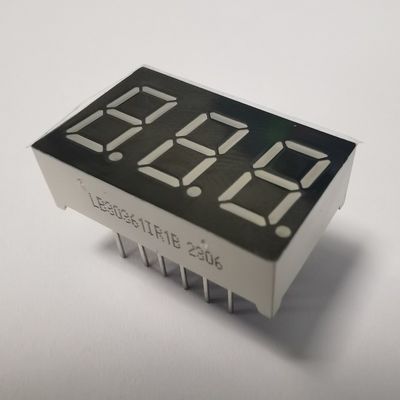

주요 이미지

주요 기능(온도/습도 표시기에 최적화됨)
1. 환경 판독값에 대한 뛰어난 가시성
초고휘도 빨간색 조명: 빨간색 조명(높은 발광 강도)은 밝은 환경(예: 햇빛이 비치는 거실, 바쁜 작업장)에서 돋보입니다. 온도/습도(예: “30°C” 열파 또는 “70% RH” 고습도)를 빠르고 정확하게 확인하는 데 중요합니다.
노란색 에폭시 검정색 표면: 검정색 표면 아래의 노란색 에폭시 베이스는 세그먼트와 배경 간의 대비를 높이는 동시에 강렬한 빨간색 조명을 부드럽게 하여 눈의 피로를 줄입니다. 숫자가 선명하게 유지되도록 보장합니다(0-9) 및 소수점(예: “24.5°C”), 눈부심이나 워시아웃 없음.
균일한 세그먼트 조명: 발광 강도는 모든 세그먼트( “핫 스폿” 또는 어두운 가장자리 없음)에 균일하게 분산되어 편안함 또는 프로세스 제어에 중요한 미세 값(예: “51% RH” vs. “52% RH”)의 일관된 가독성을 보장합니다.
2. 컴팩트하고 산업 등급 디자인
슬림한 22.5×14×7.2mm 치수: 공간 제약적인 장치에 최적화됨 - 휴대용 온도/습도 모니터, 슬림 스마트 온도 조절기 또는 오디오 장비 전면 패널에 적합하며 재설계가 필요하지 않습니다.
산업 표준 크기: 글로벌 0.36인치 3자리 디스플레이 풋프린트를 따릅니다. 오래된 디스플레이를 드롭인 교체할 수 있습니다(예: 기존 습도 패널에서 오래된 녹색 표시기를 빨간색으로 업그레이드) PCB를 수정하지 않고 시간과 비용을 절약합니다.
공통 양극 극성: 온도/습도 표시기에 널리 사용되는 표준 드라이버 IC(예: MAX7219, TM1638, HT1621)와 함께 작동합니다. 회로 설계를 단순화하고 사용자 지정 극성 어댑터가 필요하지 않습니다.
3. 에너지 효율적이고 내구성
낮은 전력 소비(극도로 낮은 전류): 전력 소비를 최소화하여(일반적으로 5-10mA/LED) 휴대용 표시기(예: 휴대용 습도 측정기)의 배터리 수명을 연장하고 플러그인 장치(예: 벽걸이형 온도 조절기)의 전기 사용량을 줄입니다.
긴 수명(50,000시간 이상): 고품질 빨간색 LED 칩은 지속적인 사용을 견딜 수 있으며 대부분의 가전 제품 및 표시기의 8~10년 수명과 일치합니다. 유지 관리 중단 시간을 줄입니다(24시간 연중무휴 프로세스 표시기에 중요).
안정적인 성능: 온도 변동(-10°C ~ 50°C, 실내/실외 사용에 일반적) 및 사소한 진동(예: 오디오 장비 베이스, 가전 팬 움직임)을 견딥니다. 값 업데이트 중 밝기를 유지하고 깜박임이 없습니다.
4. 다용도성 및 규정 준수
RoHS/REACH 규정 준수: 납, 수은 및 유해 물질이 없으며 엄격한 글로벌 환경 표준을 충족하며 가정용으로 안전하고 EU, 북미 및 아시아와 같은 시장으로 수출할 수 있습니다.
다색 옵션: 초고휘도 빨간색 외에도 파란색(현대적인 미학), 녹색(정상 상태 신호), 흰색(중립 판독값), 호박색, 주황색 및 노란색으로 제공됩니다. 기능적 요구 사항에 유연합니다(예: “고온” 경고에 빨간색, “정상” 습도에 녹색).

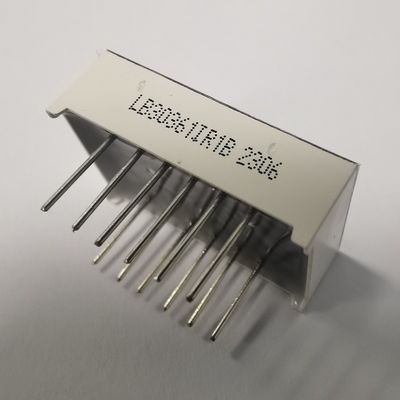

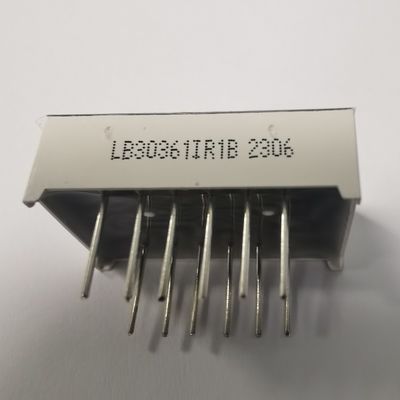

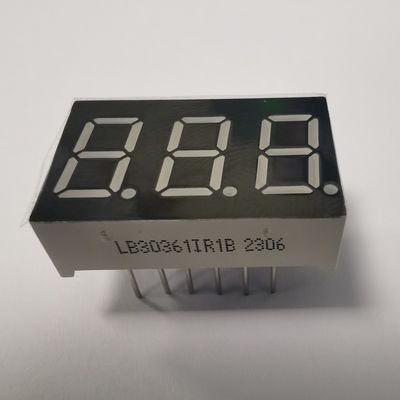

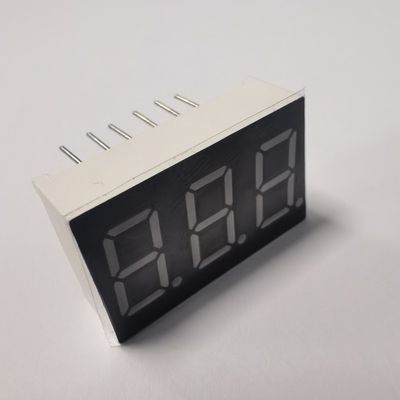

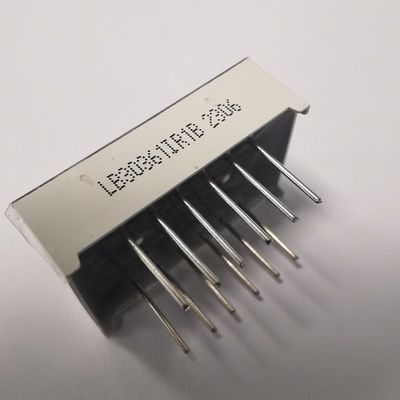

세부 이미지

기술 사양

카테고리	매개변수	사양(온도/습도에 최적화됨)
기본 디자인	디스플레이 유형	3자리 7세그먼트 LED 디스플레이(정밀 지표에 대한 소수점 지원)
	극성	공통 양극
	문자 높이	0.36인치(9.2mm)
	외부 치수(L×W×H)	22.5 × 14 × 7.2mm
	세그먼트/표면 마감	검정색 표면의 노란색 에폭시
광학 성능	방출 색상	기본: 초고휘도 빨간색; 선택 사항: 파란색/녹색/흰색/호박색/주황색/노란색
전기적 매개변수	순방향 전압(VF)	높은 발광 강도에 최적화됨(빨간색 LED당 일반 1.8-2.2V)
	권장 순방향 전류	LED당 5-10mA
	전력 소비	낮음(지속적인 사용을 위한 에너지 효율)
품질 및 규정 준수	핵심 장점	균일한 빛 분포, 밝은 주변 신뢰성, 안정적인 성능
	규정 준수	RoHS 규정 준수, REACH 규정 준수





응용 프로그램
이 디스플레이는 다음을 포함하여 환경 표시기 및 일상적인 전자 제품에 맞게 조정되었습니다.
온도/습도 표시기: 벽걸이형 모니터(예: “22°C”/“50% RH”), 휴대용 센서(예: “18°C”/“65% RH”), 또는 온실 컨트롤러(예: “28°C”/“70% RH”).
가전 제품: 전자레인지(요리 시간 “02:30”), 냉장고(온도 “5°C”), 또는 공기 청정기(필터 수명 “90일”).
오디오/계측 패널: 앰프(볼륨 레벨), AV 수신기(채널 번호), 또는 산업 공정 패널(타이머 “120s”).
숫자 디스플레이: 배터리 충전기(충전 “85%”), 피트니스 추적기(칼로리 “250”), 또는 스마트 홈 허브(실내 온도 “21°C”).

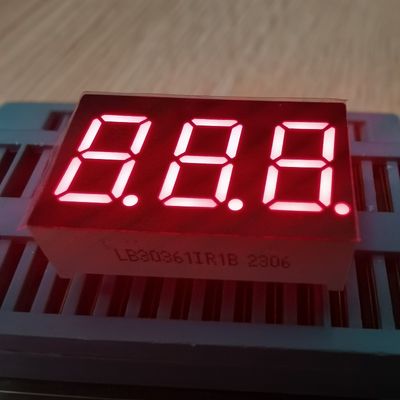

응용 프로그램 이미지



온도/습도 표시기에 이 디스플레이를 선택하는 이유는 무엇입니까?
환경 판독값 선명도: 빨간색 조명 + 노란색 에폭시 표면은 밝고 어두운 공간에서 가시성을 보장합니다. 편안함에 영향을 미치는 온도/습도 값을 잘못 읽지 않습니다.
공간 절약형 핏: 슬림한 치수는 휴대용 또는 벽걸이형 표시기에 적합하며 장치 인클로저를 확대할 필요가 없습니다.
에너지 및 비용 효율성: 낮은 전류 사용량은 배터리 교체 빈도를 줄입니다. 긴 수명은 유지 관리 비용을 줄입니다.
쉬운 업그레이드: 산업 표준 크기를 통해 오래된 디스플레이를 드롭인 교체할 수 있어 기존 표시기의 수명을 연장할 수 있습니다.
글로벌 규정 준수: RoHS/REACH 인증은 국제 시장으로의 수출을 단순화하여 소비자 안전 표준을 준수합니다.



주문 및 물류 정보
최소 주문 수량(MOQ): 표준 초고휘도 빨간색 모델의 경우 300개, 사용자 지정 색상/구성의 경우 500개.
포장: 정전기 방지 EPE + 상자(각 디스플레이는 노란색 에폭시 표면과 핀을 보호하기 위해 개별적으로 포장됨).
배송 시간: 표준 모델의 경우 5~7일, 사용자 지정 색상의 경우 10~12일.
운송: 특급(긴급 샘플의 경우 FedEx/DHL), 항공(중간 볼륨), 해상(대량 생산 실행).



절대 최대 정격(Ta=25ºC)

매개변수	기호	정격	단위
순방향 전류(다이당)	Ipm	20	mA
역전압(다이당)	Vr	5	V
전력 소비(다이당)	Pm	80	mW
작동 온도 범위	Topr	-40~+85	ºC
보관 온도 범위	Tstg	-40~+85	ºC
납땜 온도(3초)	Th	260	ºC

코드:R-초고휘도 흰색

매개변수	기호	조건	최소	일반	최대	단위
순방향 전압(다이당)	Vf	If=20mA	2.8		3.2	V
역전압(다이당)	Vr	Ir=10uA	5			V
발광 강도(다이당)	Iv	If=20mA	100		140	mcd
반값 스펙트럼 폭	λ	If=20mA		20		nm
색온도		If=20mA	6000		6500	K
LED 작동 수명 100,000시간 절대 최대 정격(Ta=25ºC)
