| 브랜드 이름: | LIGHT-BO |
| 모델 번호: | LB3720AWG1S-SMT |
| MOQ: | 1000 |
| 가격: | Negotiate |
| 지불 조건: | T/T, Western Union |
| 공급 능력: | 50000PCS/days |
온도 조절기용 3자리 울트라 화이트/그린 7세그먼트 LED 디스플레이
제품 설명
| 부품 번호 | LB3720AWG1S-SMT | 귀사의 부품 번호를 인쇄할 수 있습니다. |
| 자릿수 | 3자리 | 2자리, 3자리, 4자리, 5자리, 6자리 |
| 색상 | 화이트/그린 | 화이트, 블루, 순수 그린, 옐로우 그린, 오렌지 등 |
| 극성 | 공통 양극 | 공통 음극 |
| 수명 | 80000시간 | |
| 무료 샘플 | 지원 | |
| 샘플 리드 타임 | 5-7 영업일 | 툴링 샘플은 15-20 영업일 |
| 정식 주문 리드 타임 | 15-20 영업일 | 주문 수량에 따라 |
| OEM&ODM | 지원 | 고객의 도면 또는 아이디어 기반 |
| 로고 인쇄 | 지원 | 고객의 도면 또는 아이디어 기반 |
| 최소 주문 수량 | 1000개 | 첫 주문 시 100-500개 가능 |
세그먼트 LED 디스플레이의 특징
고대비 디스플레이:검은색 배경에 흰색 세그먼트로 최적의 가독성 제공.
탁월한 휘도:뛰어난 가시성을 위한 높은 광도.
낮은 전력 소비:낮은 작동 전류에 최적화.
입증된 신뢰성:안정적이고 오래 지속되는 성능.
균일한 조명:일관된 광 출력을 가진 연속 세그먼트.
쉬운 PCB 통합:간단하고 직접적인 PCB 장착을 위해 설계됨.
IC 호환:제어 회로와의 쉬운 인터페이스를 위한 낮은 구동 전압.
RoHS 준수:환경 및 안전 표준 충족.
코드: 울트라 브라이트 화이트 -WH
|
매개변수 |
기호 |
조건 |
최소 |
일반 |
최대 |
단위 |
|
순방향 전압 |
Vf |
If=10mA |
2.6 |
|
3.0 |
V |
|
역방향 전압 |
Vr |
Ir=10uA |
5 |
|
|
V |
|
광도 |
Iv |
If=10mA |
120 |
|
140 |
mcd |
|
LED 색온도 |
K |
If=10mA |
5500 |
20 |
6800 |
K |
|
색도 좌표 |
X/Y |
If=10mA |
0.29,0.32 |
|
0.30,0.33 |
nm |
색상: 순수 그린
|
매개변수 |
기호 |
조건 |
최소 |
일반 |
최대 |
단위 |
|
순방향 전압 |
Vf |
If=20mA |
2.5 |
|
3.0 |
V |
|
역방향 전압 |
Vr |
Ir=10uA |
|
5 |
|
V |
|
광도 |
Iv |
If=20mA |
120 |
|
160 |
mcd |
|
반치폭 스펙트럼 |
λ |
If=20mA |
|
20 |
|
nm |
|
파장 |
Dλ |
If=20mA |
515 |
|
525 |
nm |
코드: 옐로우 그린 - J/JU
|
매개변수 |
기호 |
조건 |
최소 |
일반 |
최대 |
단위 |
|
순방향 전압 |
Vf |
If=10mA |
1.8 |
|
2.4 |
V |
|
역방향 전압 |
Vr |
Ir=10uA |
5 |
|
|
V |
|
광도 |
Iv |
If=10mA |
30 |
|
40 |
mcd |
|
반치폭 스펙트럼 |
△λ |
If=10mA |
|
20 |
|
nm |
|
파장 |
Dλ |
If=10mA |
569 |
|
573 |
nm |
코드: 앰버/옐로우 -Y
|
매개변수 |
기호 |
조건 |
최소 |
일반 |
최대 |
단위 |
|
순방향 전압 |
Vf |
If=10mA |
1.8 |
|
2.4 |
V |
|
역방향 전압 |
Vr |
Ir=10uA |
5 |
|
|
V |
|
광도 |
Iv |
If=10mA |
50 |
|
60 |
mcd |
|
반치폭 스펙트럼 |
△λ |
If=10mA |
|
20 |
|
nm |
|
파장 |
Dλ |
If=10mA |
585 |
|
595 |
nm |
코드: 오렌지 -F
|
매개변수 |
기호 |
조건 |
최소 |
일반 |
최대 |
단위 |
|
순방향 전압 |
Vf |
If=10mA |
1.8 |
|
2.4 |
V |
|
역방향 전압 |
Vr |
Ir=10uA |
5 |
|
|
V |
|
광도 |
Iv |
If=10mA |
50 |
|
60 |
mcd |
|
반치폭 스펙트럼 |
△λ |
If=10mA |
|
20 |
|
nm |
|
파장 |
Dλ |
If=10mA |
600 |
|
605 |
nm |
코드: 슈퍼 브라이트 레드 -R
|
매개변수 |
기호 |
조건 |
최소 |
일반 |
최대 |
단위 |
|
순방향 전압 |
Vf |
If=10mA |
1.8 |
|
2.2 |
V |
|
역방향 전압 |
Vr |
Ir=10uA |
5 |
|
|
V |
|
광도 |
Iv |
If=10mA |
50 |
|
60 |
mcd |
|
반치폭 스펙트럼 |
△λ |
If=10mA |
|
20 |
|
nm |
|
파장 |
Dλ |
If=10mA |
630 |
|
635 |
nm |
코드: 울트라 브라이트 레드 -UR
|
매개변수 |
기호 |
조건 |
최소 |
일반 |
최대 |
단위 |
|
순방향 전압 |
Vf |
If=10mA |
1.8 |
|
2.2 |
V |
|
역방향 전압 |
Vr |
Ir=10uA |
5 |
|
|
V |
|
광도 |
Iv |
If=10mA |
90 |
|
100 |
mcd |
|
반치폭 스펙트럼 |
△λ |
If=10mA |
|
20 |
|
nm |
|
파장 |
Dλ |
If=10mA |
620 |
|
625 |
nm |
코드: 울트라 브라이트 블루 -BH
|
매개변수 |
기호 |
조건 |
최소 |
일반 |
최대 |
단위 |
|
순방향 전압 |
Vf |
If=10mA |
2.6 |
|
3.0 |
V |
|
역방향 전압 |
Vr |
Ir=10uA |
5 |
|
|
V |
|
광도 |
Iv |
If=10mA |
100 |
|
120 |
mcd |
|
반치폭 스펙트럼 |
△λ |
If=10mA |
|
20 |
|
nm |
|
파장 |
Dλ |
If=10mA |
460 |
|
470 |
nm |
절대 최대 정격 (Ta=25℃)
|
매개변수 |
기호 |
정격 |
단위 |
|
순방향 전류 (다이 당) |
Ipm |
20 |
mA |
|
역방향 전압 (다이 당) |
Vr |
5 |
V |
|
전력 소모 (다이 당) |
Pm |
80 |
mW |
|
작동 온도 범위 |
Topr |
-40~+120 |
℃ |
|
보관 온도 범위 |
Tstg |
-40~+120 |
℃ |
|
납땜 온도 (3초) |
Th |
260 |
℃ |

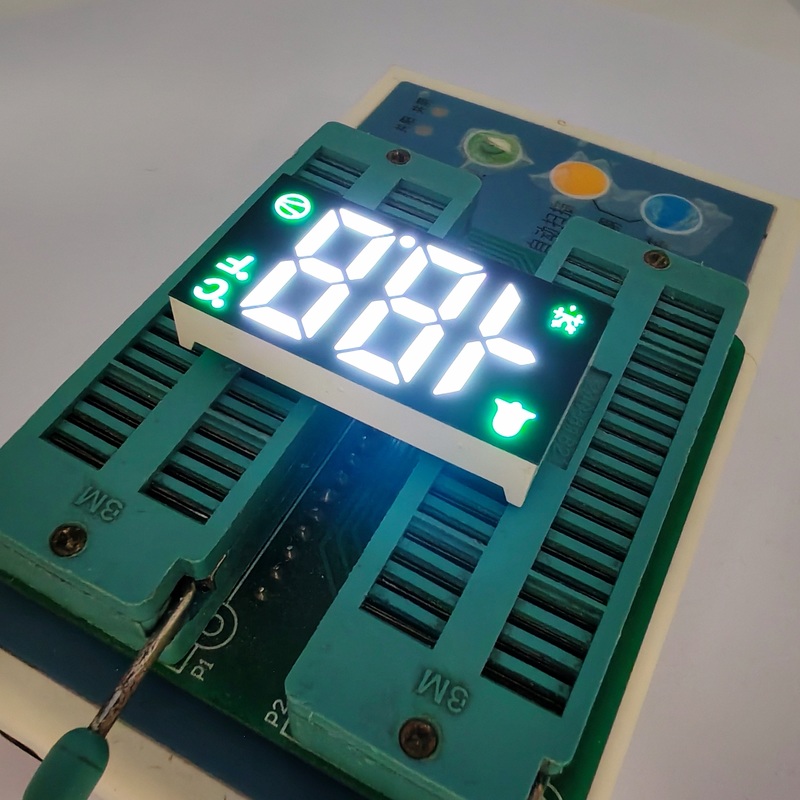

제품 사진
FAQ (자주 묻는 질문)
Q1: 귀사는 무역 회사입니까, 제조업체입니까?
A: 당사는 광전자 LED 디스플레이 분야에서 20년 이상의 경험을 가진 원 제조업체입니다.
Q2: 주요 제품은 무엇입니까?
A: 당사의 제품 포트폴리오에는 7세그먼트 LED 디스플레이, SMD LED 디스플레이, 도트 매트릭스 LED 디스플레이, 화살표 LED 디스플레이, 맞춤형 설계 LED 디스플레이, LED 라이트 바, 스루홀 LED, SMD LED, LED 백라이트 등이 포함됩니다.
Q3: 최소 주문 수량은 얼마입니까?
A: 당사의 표준 최소 주문 수량은 1,000개입니다. 그러나 테스트 및 평가를 지원하기 위해 샘플 주문 및 최소 주문 수량 미만의 소량도 수락합니다.
Q4: 주문 전에 테스트를 위해 샘플을 받을 수 있습니까?
A: 예, 테스트를 위해 5~10개의 무료 샘플을 제공합니다. 운송비는 고객이 부담합니다.
Q5: 배송 시간은 어떻게 됩니까?
A: 일반적인 배송 시간은 주문 수량 및 원자재 가용성에 따라 10~20일입니다. 재고가 있는 긴급 주문의 경우 생산을 서둘러 7~10일 이내에 배송할 수 있습니다.
Q6: 지불 조건은 무엇입니까?
A: 당사는 T/T (은행 송금), 웨스턴 유니온 및 페이팔 (소액의 경우)을 받습니다. 다른 지불 방법은 협상 가능합니다.
Q7: FOB 가격을 견적할 수 있습니까?
A: 예. EXW, FOB, CIF 또는 DDP와 같은 Incoterms를 기준으로 견적을 제공할 수 있습니다.
Q8: 카탈로그와 가격 목록을 어떻게 얻을 수 있습니까?
A: 이메일 주소를 공유하거나 웹사이트를 통해 직접 문의하십시오. 카탈로그와 가격 목록을 신속하게 보내드리겠습니다.
Q9: 가격 협상이 가능합니까?
A: 예, 가격 협상에 열려 있으며 대량 주문에 대한 할인을 제공할 수 있습니다.
Q10: 배송비는 얼마입니까?
A: 배송비는 배송 크기와 배송 방법에 따라 다릅니다. 요청 시 운송 견적을 제공해 드립니다.
Q11: 맞춤형 제품을 생산할 수 있습니까?
A: 예, OEM 및 ODM 서비스를 제공합니다. 사양에 따라 크기, LED 색상 및 기능 아이콘을 사용자 정의할 수 있습니다.
Q12: 디자인을 제공하면 독점적으로 유지됩니까?
A: 물론입니다. 당사는 고객 기밀을 존중하며 귀하의 승인 없이는 귀하의 디자인을 제3자에게 공유하거나 판매하지 않습니다.
Q13: 맞춤형 제품의 샘플 리드 타임은 얼마입니까?
A: 금형 비용 및 승인된 금형 도면을 받은 후 일반적으로 샘플 배송은 20~25 영업일이 소요됩니다.
Q14: 어떤 배송 방법을 사용합니까?
A: 당사는 일반적으로 DHL, FedEx, UPS, EMS, 항공 또는 해상으로 배송합니다. 선호하는 배송 방법을 지정할 수도 있습니다.
Q15: 제품 품질을 어떻게 보장합니까?
A: 20년 이상의 경험을 가진 ISO 9001 인증 제조업체로서, 일관된 품질과 신뢰성을 보장하기 위해 배송 전에 모든 제품을 두 번 100% 테스트합니다.
디스플레이 생산 공정:
PCB 핀 조립 -> LED 칩 본딩 -> 와이어 본딩 -> 반제품 테스트 -> 플라스틱 REF 보호 테이프 부착 -> 플라스틱 REF 에폭시 충진 -> 플라스틱 REF에 PCB 조립 -> 에폭시 베이킹 -> 부품 번호 인쇄 -> 완제품 전기 성능 테스트 -> 완제품 외관 검사 -> 포장
