| 브랜드 이름: | LIGHTBO |
| 모델 번호: | LB30671EJ-S |
| MOQ: | 1000 |
| 가격: | Negotiate |
| 지불 조건: | TT,Western Union |
| 공급 능력: | 30000pcs/days |
냉장고 온도 제어 및 기타 산업 응용 분야를 위해 설계된 맞춤형 3자리 공통 음극 7세그먼트 LED 디스플레이.
주요 특징
COB 기술: Chip-on-Board 구조는 컴팩트한 크기, 균일한 빛 분포 및 향상된 내구성을 보장하여 공간이 제한된 냉각 제어 시스템에 적합합니다.
0.67" 높이의 3자리 디자인: 17.12mm(0.67인치) 문자 높이는 냉각 제어에서 온도를 표시하거나 설정을 표시하는 데 중요한 명확한 가독성을 제공합니다.

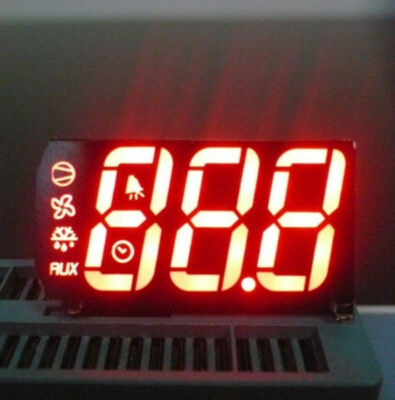

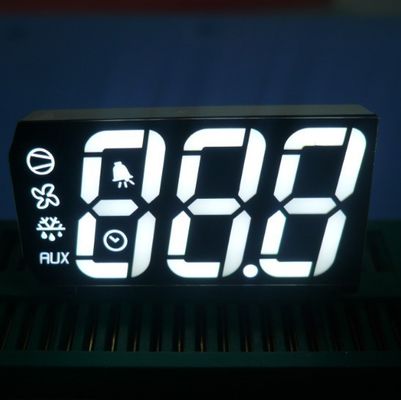

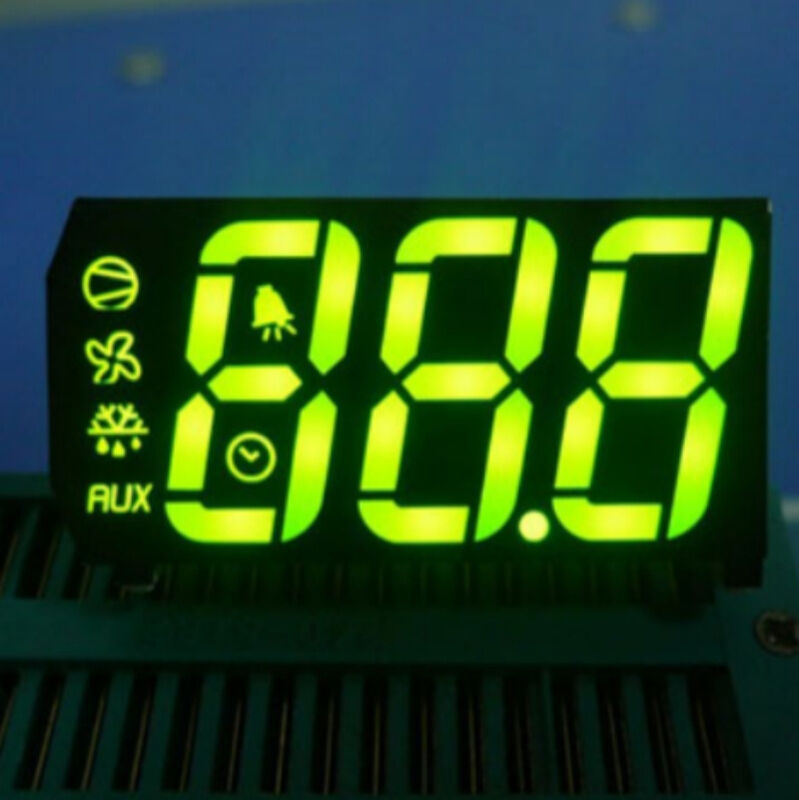

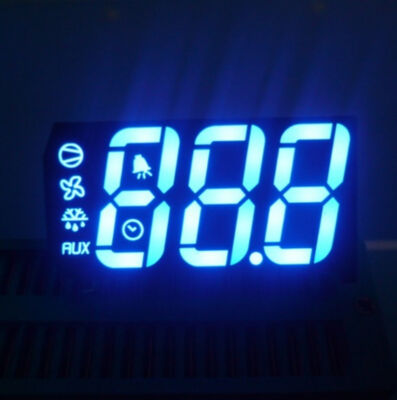

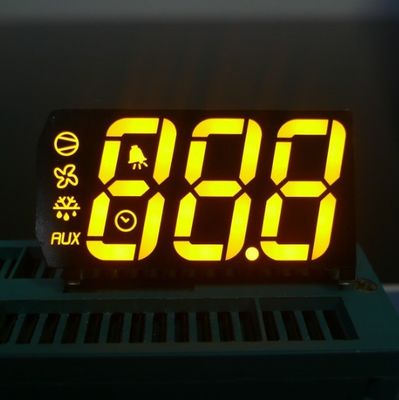

생생한 다색 옵션: 녹색(표준), 빨간색, 호박색, 파란색, 흰색, 노란색 및 주황색으로 제공되어 가전 제품의 미학에 맞게 사용자 정의할 수 있습니다.
내구성 있는 구조: 보호 필름이 있는 검은색 표면의 흰색 세그먼트는 마모와 습기에 강하여 가전 제품에서 오래 사용할 수 있습니다.
에너지 효율성: 낮은 전력 소비와 매우 낮은 전류는 냉난방 제어 시스템에서 장기간 작동하는 데 이상적입니다.
쉬운 통합: 공통 음극 구성, IC 호환성 및 간단한 조립은 PCB에 설치를 간소화하여 제조 시간을 단축합니다.
RoHS 인증:
글로벌 환경 표준을 충족하여 가정 및 상업용 응용 분야의 안전을 보장합니다.
기술 사양
| 사양 | 세부 정보 |
|---|---|
| 브랜드 이름 | Light-Bo |
| 유형 | COB(Chip-on-Board) 7세그먼트 |
| 자리수 | 3자리 |
| 문자 높이 | 17.12mm(0.67인치) |
| 패키지 치수 | 37.9×20.45×5.75mm |
| 극성 | 공통 음극 |
| 발광 색상 | 녹색 (옵션: 빨간색, 파란색, 흰색, 호박색, 노란색, 주황색) |
| 표면 디자인 | 보호 필름이 있는 검은색 표면의 흰색 세그먼트 |
| 주요 특징 | 높은 발광 강도, 낮은 전력 소비, RoHS 인증 |
| 규정 준수 | RoHS |
| 매개변수 | 기호 | 정격 | 단위 |
|---|---|---|---|
| 순방향 전류 (다이 당) | Ipm | 20 | mA |
| 역전압 (다이 당) | Vr | 5 | V |
| 전력 소산 (다이 당) | Pm | 80 | mW |
| 작동 온도 범위 | Topr | -40~+85 | ℃ |
| 보관 온도 범위 | Tstg | -40~+85 | ℃ |
| 납땜 온도 (3초 이하) | Th | 260 | ℃ |
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
|---|---|---|---|---|---|---|
| 순방향 전압 | Vf | If=10mA | 2.6 | - | 3.2 | V |
| 역전압 | Vr | Ir=10uA | 5 | - | - | V |
| 발광 강도 | Iv | If=10mA | 120 | - | 180 | mcd |
| 파장 | Dλ | If=10mA | 515 | - | 525 | nm |
코드: 황록색 - J
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 30 | 40 | mcd | |
| 반치폭 | Δλ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 569 | 574 | nm |
코드: 호박색/노란색 - Y
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.5 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 60 | 80 | mcd | |
| 반치폭 | Δλ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 585 | 595 | nm |
코드: 주황색 - F
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 60 | 80 | mcd | |
| 반치폭 | Δλ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 600 | 605 | nm |
코드: 슈퍼 브라이트 레드 - R
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 50 | 60 | mcd | |
| 반치폭 | Δλ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 630 | 635 | nm |
코드: 울트라 브라이트 레드 - UR
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 80 | 100 | mcd | |
| 반치폭 | Δλ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 625 | 635 | nm |
코드: 울트라 브라이트 블루 - BH
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 120 | 140 | mcd | |
| 반치폭 | Δλ | If=10mA | 20 | nm | ||
| 파장 | Dλ | If=10mA | 460 | 465 | nm |
코드: 울트라 브라이트 화이트 - WH
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 순방향 전압 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 역전압 | Vr | Ir=10uA | 5 | V | ||
| 발광 강도 | Iv | If=10mA | 120 | 140 | mcd | |
| LED 색온도 | K | If=10mA | 5500 | 20 | 6800 | K |
|
색도 좌표
|
X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | nm |
요청 시 상세 사양을 사용할 수 있는 황록색, 호박색/노란색, 주황색, 슈퍼 브라이트 레드, 울트라 브라이트 레드, 울트라 브라이트 블루 및 울트라 브라이트 화이트를 포함한 추가 색상 변형이 가능합니다.
