전기 계기 패널 (공용 안도) 의 맞춤형 초백/붉은 4자리 7 세그먼트 LED 디스플레이 모듈

Name: 전기 계기 패널 (공용 안도) 의 맞춤형 초백/붉은 4자리 7 세그먼트 LED 디스플레이 모듈
Brand: Shenzhen Guangzhibao Technology Co., Ltd.
SKU: LB6020IRW1B
Price: 0.20 USD
Availability: InStock

브랜드 이름:	LIGHT-BO
모델 번호:	LB6020IRW1B
MOQ:	1000
가격:	Negotiate
지불 조건:	T/T, 서부 동맹
공급 능력:	200000 PCS/DAY

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국 선전

인증:

ISO9001&RoHS

보관 온도:

-35C~+85C

제품 유형:

SMD 기술

화면 크기:

맞춤 제작

다국적:

CC & CA

유형:

기준

핀 번호:

8 왼쪽 + 16 오른쪽

OEM:

예

이점:

높은 효율성, 낮은 전력 소모

LED 색상:

주황색

세그먼트 색상:

미키 화이트 또는 방출 색상과 동일

명도:

12-230mcd

색깔 방출:

수퍼 브라이트 빨강

사양:

22.5*14*7.2MM

픽셀:

10mm

숫자 유형:

4 자리 유형

포장 세부 사항:

EPE+판지

공급 능력:

200000 PCS/DAY

강조하다:

맞춤형 7 세그먼트 LED 디스플레이 모듈

초백 빨간색 4자리 LED 디스플레이

미터용 공통 안도 7 세그먼트 디스플레이

제품 설명

전기 계량기 패널용 맞춤형 울트라 화이트/레드 4자리 7세그먼트 LED 디스플레이 모듈 (공통 양극)

전기 계량 시나리오에 맞춰 제작된 이 4자리 7세그먼트 LED 디스플레이 모듈은 정확하고 안정적인 디지털 판독을 위한 이상적인 선택입니다. 전기 계량기에 완벽하게 통합되도록 설계되었으며, 초고휘도와 안정적인 성능을 결합하여 어둡거나 밀폐된 계량기 캐비닛에서도 선명한 가시성을 보장합니다.

주요 사양

디스플레이 유형: 4자리 7세그먼트 LED 모듈 (맞춤 가능)
외부 치수: 60 x 20 x 8 mm (계량기 패널용 컴팩트 디자인)
숫자 높이: 14.2 mm (0.56인치) - 원거리에서도 선명하게 보임
극성: 공통 양극 (계량기 제어 회로에 최적화)
조명 색상: 초고휘도 화이트 & 레드 (요청 시 맞춤 색상 가능)
호환성: 표준 드라이버 IC와 완벽하게 호환, 통합 용이

핵심 장점

• 탁월한 밝기: 높은 휘도 출력으로 어두운 계량기 인클로저 또는 밝은 실외 환경에서도 쉽게 읽을 수 있습니다.

• 균일한 빛 분포: 각 세그먼트는 어두운 부분이나 불균일한 밝기 없이 고르게 빛납니다.

• 에너지 절약 설계: 초저전력 소비 및 최소 전류 소모로 장기간 24/7 작동 가능

• 뛰어난 신뢰성: 열악하거나 온도 변화가 심한 환경에서 지속적인 사용을 견딜 수 있도록 제작되었습니다.

• 유연한 맞춤화: 표준 계량기 패널에 맞는 컴팩트한 폼 팩터와 다양한 색상으로 제공됩니다.

적용 시나리오

이 모듈은 다음과 같은 전기 계량 시스템을 위해 특별히 설계되었습니다:

스마트 전기 계량기 (주거용 및 산업용)
에너지 모니터링 장치
유틸리티 제어 패널
전기 측정 기기
산업용 계량기 디스플레이

품질 및 규정 준수

RoHS 준수, 국제 환경 표준 충족
내구성과 긴 서비스 수명을 위해 엄격하게 테스트됨
PCB에 쉽게 설치 가능, 생산 시간 및 비용 절감

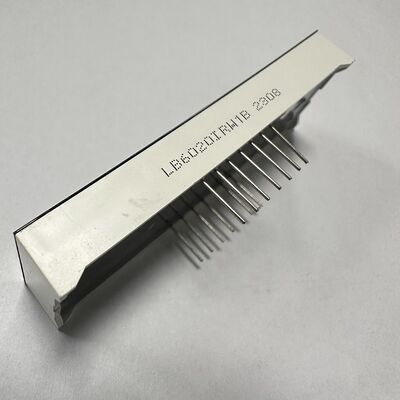

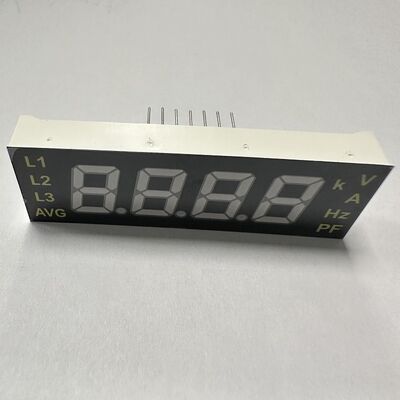

제품 이미지

배송 시간

수량 (개)	1 - 100	101 - 1000	> 1000
예상 배송 시간 (일)	5	15	대기 중

최대 정격 (Ta=25 ºC)

매개변수	기호	정격	단위
순방향 전류 (다이 당)	Ipm	20	mA
역방향 전압 (다이 당)	Vr	5	V
전력 소모 (다이 당)	Pm	80	mW
작동 온도 범위	Topr	-40~+85	ºC
보관 온도 범위	Tstg	-40~+85	ºC
납땜 온도 (3초 이하)	Th	260	ºC

LED 기술 매개변수

노란색 녹색 (코드: J)

매개변수	기호	조건	최소	일반	최대	단위
순방향 전압	Vf	If=10mA	1.8		2.4	V
역방향 전압	Vr	Ir=10uA	5			V
광도	Iv	If=10mA	30		40	mcd
스펙트럼 폭 반값	△λ	If=10mA		20		nm
파장	Dλ	If=10mA	569		574	nm

호박색/노란색 (코드: Y)

매개변수	기호	조건	최소	일반	최대	단위
순방향 전압	Vf	If=10mA	1.8		2.5	V
역방향 전압	Vr	Ir=10uA	5			V
광도	Iv	If=10mA	60		80	mcd
스펙트럼 폭 반값	△λ	If=10mA		20		nm
파장	Dλ	If=10mA	585		595	nm

주황색 (코드: F)

매개변수	기호	조건	최소	일반	최대	단위
순방향 전압	Vf	If=10mA	1.8		2.4	V
역방향 전압	Vr	Ir=10uA	5			V
광도	Iv	If=10mA	60		80	mcd
스펙트럼 폭 반값	△λ	If=10mA		20		nm
파장	Dλ	If=10mA	600		605	nm

초고휘도 빨강 (코드: R)

매개변수	기호	조건	최소	일반	최대	단위
순방향 전압	Vf	If=10mA	1.8		2.2	V
역방향 전압	Vr	Ir=10uA	5			V
광도	Iv	If=10mA	50		60	mcd
스펙트럼 폭 반값	△λ	If=10mA		20		nm
파장	Dλ	If=10mA	630		635	nm

울트라 브라이트 레드 (코드: UR)

매개변수	기호	조건	최소	일반	최대	단위
순방향 전압	Vf	If=10mA	1.8		2.2	V
역방향 전압	Vr	Ir=10uA	5			V
광도	Iv	If=10mA	80		100	mcd
스펙트럼 폭 반값	△λ	If=10mA		20		nm
파장	Dλ	If=10mA	625		635	nm

순수 녹색 (코드: G)

매개변수	기호	조건	최소	일반	최대	단위
순방향 전압	Vf	If=10mA	2.6		3.2	V
역방향 전압	Vr	Ir=10uA	5			V
광도	Iv	If=10mA	120		180	mcd
스펙트럼 폭 반값	△λ	If=10mA		20		nm
파장	Dλ	If=10mA	515		525	nm

울트라 브라이트 블루 (코드: BH)

매개변수	기호	조건	최소	일반	최대	단위
순방향 전압	Vf	If=10mA	2.8		3.2	V
역방향 전압	Vr	Ir=10uA	5			V
광도	Iv	If=10mA	120		140	mcd
스펙트럼 폭 반값	△λ	If=10mA		20		nm
파장	Dλ	If=10mA	460		465	nm

울트라 브라이트 화이트 (코드: WH)

매개변수	기호	조건	최소	일반	최대	단위
순방향 전압	Vf	If=10mA	2.8		3.2	V
역방향 전압	Vr	Ir=10uA	5			V
광도	Iv	If=10mA	120		140	mcd
LED 색온도	K	If=10mA	5500	20	6800	K
색도 좌표	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

제조업체 정보

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (브랜드: LIGHT-BO)

2006년에 설립된 당사는 광전자 LED 디스플레이의 R&D, 제조 및 판매를 통합하는 회사입니다. 15년 이상의 OEM 및 ODM 경험을 갖춘 ISO 9001:2015 품질 경영 시스템 인증 회사입니다.

LIGHTBO는 고객이 비용을 절감하고 경쟁력을 강화할 수 있도록 고품질의 저비용 맞춤형 솔루션을 제공하기 위해 노력해 왔습니다.제품 응용 분야

7세그먼트 LED 디스플레이, 맞춤형 LED 디스플레이, 숫자 LED 디스플레이, 도트 매트릭스 LED 디스플레이, 가전제품, 온도 표시기, 습도 표시기, 냉장고 컨트롤러, 온도 조절기 표시기, 냉난방 제어 등에 널리 사용됩니다.

인증

사무실 및 공장 개요

회사 전시회

배송 서비스

자주 묻는 질문

Q1: 귀사는 무역 회사입니까, 아니면 제조업체입니까?

A: 당사는 광전자 LED 디스플레이 분야에서 20년 이상의 경험을 가진 원 제조업체입니다.

Q2: 주요 제품은 무엇입니까?

A: 당사의 주요 제품에는 7세그먼트 LED 디스플레이, SMD LED 디스플레이, 도트 매트릭스 LED 디스플레이, 화살표 LED 디스플레이, 맞춤형 디자인 LED 디스플레이, LED 라이트 바, 스루홀 LED, SMD LED, LED 백라이트 등이 있습니다.

Q3: MOQ는 무엇입니까?

A: 당사의 MOQ는 1000개입니다. MOQ 미만의 수량으로 샘플 주문 및 소량 주문도 가능합니다.

Q4: 주문 전에 테스트를 위해 샘플을 받을 수 있습니까?

A: 네. 테스트를 위해 5-10개의 무료 샘플을 제공할 수 있지만, 운송 비용은 고객이 부담해야 합니다.

Q5: 배송 시간은 얼마나 걸립니까?

A: 배송 시간: 약 10-20일; 주문 수량 및 원자재에 따라 다릅니다. 긴급 주문이 있고 재고가 있는 경우, 생산 계획을 조정하여 7-10일 이내에 준비할 수 있습니다.

Q6: 지불 조건은 무엇입니까?

A: 소액의 경우 은행 송금, T/T, 웨스턴 유니온 및 페이팔을 받습니다. 지불 방법의 세부 사항은 협상 가능합니다.

Q7: FOB 가격을 알려주실 수 있습니까?

A: 네. EXW, FOB, CIF, DDP 인코텀즈를 기준으로 가격을 알려드릴 수 있습니다.

Q8: 카탈로그와 가격 목록을 어떻게 얻을 수 있습니까?

A: 네. 카탈로그와 가격 목록을 위해 이메일 주소를 알려주시거나 웹사이트에서 직접 문의해 주십시오.

Q9: 가격을 협상할 수 있습니까?

A: 네, 대량 주문에 대한 할인을 고려할 수 있습니다.

Q10: 배송비는 얼마입니까?

A: 배송비는 주문하신 물품의 크기와 배송 방법에 따라 달라집니다. 요청하신 대로 비용을 알려드리겠습니다.

Q11: 맞춤형 디자인 제품을 만들 수 있습니까?

A: 네, OEM 및 ODM 서비스를 이용할 수 있습니다. 고객의 요구 사항에 따라 크기, LED 색상 및 기능 아이콘을 맞춤 설정할 수 있습니다.

Q12: 디자인을 보내면 저만 사용할 수 있고 다른 사람에게는 보여주지 않습니까?

A: 네, 귀하의 승인 없이는 다른 사람에게 보여주거나 판매하지 않을 것입니다.

Q13: 맞춤형 제품의 샘플 리드 타임은 어떻게 됩니까?

A: 샘플 리드 타임은 금형 비용 및 금형 도면 승인 후 약 20-25 영업일입니다.

Q14: 배송 방법은 무엇입니까?

A: 일반적으로 DHL, FEDEX, UPS, EMS, 항공, 해상 등으로 상품을 배송하며, 고객님께서 원하시는 다른 방법으로도 선택 가능합니다.

Q15: 제품 품질을 어떻게 보장합니까?

A: 당사는 20년 이상의 경험을 가진 ISO 9001 QMS 인증 제조업체입니다. 모든 제품은 출하 전에 두 번 100% 테스트를 실시합니다.
