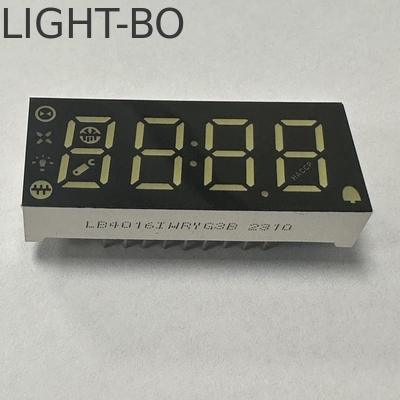

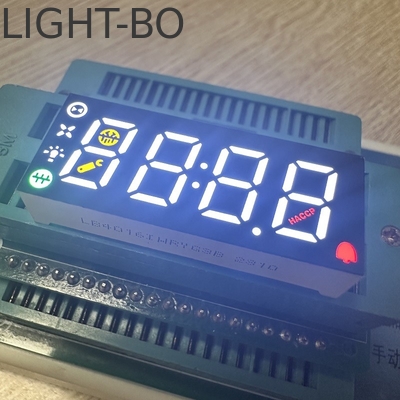

냉장고 제어 패널에 대한 4자리 7 세그먼트 LED 디스플레이 공통 카토드 다채색

제품 설명

• 주요 사양/특수 기능:

• 다색 3자리 7세그먼트 LED 디스플레이

• 문자 높이: 10.9mm (0.43인치)

• 외형 치수: 40*16*8mm

• 극성: 공통 음극

• LED 색상: 초고휘도 화이트/옐로우/레드/퓨어 그린

• 옐로우 세그먼트와 필름이 있는 블랙 표면으로 제작

• 발광 색상: 레드, 블루, 그린, 화이트, 앰버, 옐로우, 오렌지, 멀티컬러로 제공됩니다.

•

•

• 절대 최대 정격 (Ta=25°C)

  파라미터	기호	정격	단위
  순방향 전류 (다이당)	Ipm	20	mA
  역방향 전압 (다이당)	Vr	5	V
  전력 소모 (다이당)	Pm	80	mW
  동작 온도 범위	Topr	-40~+85	°C
  보관 온도 범위	Tstg	-40~+85	°C
  납땜 온도 (≤3초)	Th	260	°C

  코드: 옐로우 그린 - J

  파라미터	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	1.8		2.4	V
  역방향 전압	Vr	Ir=10uA	5			V
  광도	Iv	If=10mA	30		40	mcd
  반치폭 스펙트럼	Δλ	If=10mA		20		nm
  파장	Dλ	If=10mA	569		574	nm



  코드: 앰버/옐로우 - Y

  파라미터	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	1.8		2.5	V
  역방향 전압	Vr	Ir=10uA	5			V
  광도	Iv	If=10mA	60		80	mcd
  반치폭 스펙트럼	Δλ	If=10mA		20		nm
  파장	Dλ	If=10mA	585		595	nm



  코드: 오렌지 - F

  파라미터	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	1.8		2.4	V
  역방향 전압	Vr	Ir=10uA	5			V
  광도	Iv	If=10mA	60		80	mcd
  반치폭 스펙트럼	Δλ	If=10mA		20		nm
  파장	Dλ	If=10mA	600		605	nm



  코드: 슈퍼 브라이트 레드 - R

  파라미터	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	1.8		2.2	V
  역방향 전압	Vr	Ir=10uA	5			V
  광도	Iv	If=10mA	50		60	mcd
  반치폭 스펙트럼	Δλ	If=10mA		20		nm
  파장	Dλ	If=10mA	630		635	nm



  코드: 울트라 브라이트 레드 - UR

  파라미터	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	1.8		2.2	V
  역방향 전압	Vr	Ir=10uA	5			V
  광도	Iv	If=10mA	80		100	mcd
  반치폭 스펙트럼	Δλ	If=10mA		20		nm
  파장	Dλ	If=10mA	625		635	nm



  코드: 퓨어 그린 - G

  파라미터	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	2.6		3.2	V
  역방향 전압	Vr	Ir=10uA	5			V
  광도	Iv	If=10mA	120		180	mcd
  반치폭 스펙트럼	Δλ	If=10mA		20		nm
  파장	Dλ	If=10mA	515		525	nm


  코드: 울트라 브라이트 블루 - BH

  파라미터	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	2.8		3.2	V
  역방향 전압	Vr	Ir=10uA	5			V
  광도	Iv	If=10mA	120		140	mcd
  반치폭 스펙트럼	Δλ	If=10mA		20		nm
  파장	Dλ	If=10mA	460		465	nm

•

• 코드: 울트라 브라이트 화이트 - WH

  파라미터	기호	조건	최소	일반	최대	단위
  순방향 전압	Vf	If=10mA	2.8		3.2	V
  역방향 전압	Vr	Ir=10uA	5			V
  광도	Iv	If=10mA	120		140	mcd
  LED 색온도	K	If=10mA	5500	20	6800	K
  색도 좌표	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

• 높은 광도와 신뢰성

• 낮은 전력 소비

• 저전류

• 안정적인 성능

• 긴 수명

• 쉬운 조립

• IC 호환

• 인증: RoHS

•

• 응용 분야:

• -- 오디오 장비 또는 계기판;

  -- 디지털 표시 장치의 일반 용도;

  -- 멀티미디어 제품;

  -- 은행 환율 표시;

  -- LED 시계 표시;

  -- 주유소 표시 및 기타 다양한 장비/기계 표시 영역.
